2017~2018 学年第2学期《计算机组成原理》试卷 A 卷参考答案#

---

一、单项选择题（本题共25小题，每小题2分，共50分）#

1. CPU中不包括_____。 [ C ]

   • A. 操作控制器
   • B. 指令寄存器
   • C. 地址控制器
   • D. 通用寄存器

2. 按照IEEE754标准定义的32位浮点数41A4C000H，对应的十进制数是_____。 [ D ]

   • A. 4.59375
   • B. -20.59375
   • C. -4.59375
   • D. 20.59375

3. 若片选地址为111时，选定某一$32\text{K} \times 16$的存储芯片工作，则该芯片在存储器中的首地址和末地址分别是_____。 [ B ]

   • A. 00000H，01000H
   • B. 38000H，3FFFFH
   • C. 3800H，3FFFH
   • D. 0000H，0100H

4. 在全相联映射、直接映射和组相联映射中，块冲突概率最小的是_____。 [ A ]

   • A. 全相联映射
   • B. 直接映射
   • C. 组相联映射
   • D. 不确定

5. 下列数中最大的为_____。 [ B ]

   • A. (101001)₂
   • B. (2000)₃
   • C. (52)₇
   • D. (2E)₁₆

6. 计算机操作的最小单位时间是_____。 [ C ]

   • A. 时钟频率
   • B. 指令周期
   • C. CPU周期
   • D. 中断周期

7. 设机器数采用移码表示（含1位符号位），若寄存器内容为9BH，则对应的十进制数为_____。 [ A ]

   • A. 27
   • B. -97
   • C. -101
   • D. 155

8. 下列有关浮点数加减操作运算的叙述中，正确的是_____。

   • I. 对阶操作不会引起阶码上溢或下溢
   • II. 右规和尾数舍入都可能引起阶码上溢
   • III. 左规时可能引起阶码下溢
   • IV. 尾数溢出时结果不一定溢出
   • A. 仅II、III
   • B. 仅I、II、IV
   • C. 仅I、III、IV
   • D. I、II、III、IV

9. 某存储器容量为$64\text{KB}$，按字节编址，地址4000H-5FFFH为ROM区，其余为RAM区，若用$8\text{K} \times 4$位的SRAM芯片设计，则需要这芯片的数量为_____。 [ C ]

   • A. 7
   • B. 8
   • C. 14
   • D. 16

10. 下列命令组合中，一次访存过程中，不可能发生的是_____。 [ D ]

• A. TLB未命中，Cache未命中，Page未命中
• B. TLB未命中，Cache命中，Page命中
• C. TLB命中，Cache未命中，Page命中
• D. TLB命中，Cache命中，Page未命中

11. 设机器字长为32位，一个容量为$16\text{MB}$的存储器，CPU按半字寻址，其可寻址的单元数是_____。 [ B ]

• A. $2^{24}$
• B. $2^{23}$
• C. $2^{22}$
• D. $2^{21}$

12. 在下列几种存储器中，CPU不能直接访问的是_____。 [ A ]

• A. 硬盘
• B. 内存
• C. Cache
• D. 寄存器

13. 计算机的存储系统是指_____。 [ D ]

• A. RAM
• B. ROM
• C. 主存储器
• D. Cache、主存储器和外存储器

14. 双端口RAM在_____情况下可能发生读/写冲突。 [ B ]

• A. 左端口和右端口的地址码不同
• B. 左端口和右端口的地址码相同
• C. 左端口和右端口的数据码不同
• D. 左端口和右端口的数据码相同

15. 在高速缓存系统中，主存容量为$12\text{MB}$，Cache容量为$400\text{KB}$，则该存储系统的容量为_____。 [ B ]

• A. $12\text{MB}$+$400\text{KB}$
• B. $12\text{MB}$
• C. $12\text{MB}$-$12\text{MB}$+$400\text{KB}$
• D. $12\text{MB}$-$400\text{KB}$

16. 假设某址寄存器R的内容为1000H，指令中的形式地址为2000H，地址1000H中的内容为2000H，地址2000H中的内容为3000H，地址3000H中的内容为4000H，则变址寻址方式下访问到的操作数在_____。 [ C ]

• A. 1000H
• B. 2000H
• C. 3000H
• D. 4000H

17. 指令中地址码给出的是操作数的有效地址，则该指令采用_____。 [ A ]

• A. 直接寻址
• B. 立即寻址
• C. 寄存器寻址
• D. 间接寻址

18. 微程序控制存储器属于_____的一部分。 [ C ]

• A. 主存
• B. 外存
• C. CPU
• D. 缓存

19. 在一个16位的总线系统中，若时钟频率为100MHz，总线周期为5个时钟周期传输一个字，则总线带宽是_____。 [ B ]

• A. $4\text{MB}$/s
• B. $40\text{MB}$/s
• C. $16\text{MB}$/s
• D. $64\text{MB}$/s

20. 某计算机的指令流水线由四个功能段组成，指令流经各功能段的时间(忽略各功能段之间的缓存时间)分别是90ns、80ns、70ns和60ns，则该计算机的CPU时钟周期至少是_____。 [ A ]

• A. 90ns
• B. 80ns
• C. 70ns
• D. 60ns

21. 某计算机的控制器采用微程序控制方式，微指令中的操作控制字段采用编码表示法，共有33个微命令，构成5个互斥类，分别包含7、3、12、5和6个微命令，则操作控制字段至少有_____。 [ C ]

• A. 5位
• B. 6位
• C. 15位
• D. 33位

22. 一次总线事务中，主设备只需给出一个首地址，从设备就能从首地址开始的若干个连续单元读出或写入多个数据，这种总线事务方式称为_____。 [ C ]

• A. 并行传输
• B. 串行传输
• C. 突发传输
• D. 同步传输

23. Cache的容量为$4\text{MB}$，主存的容量为$256\text{MB}$。若主存读写时间为30ns，Cache的读写时间为3ns，平均读写时间为3.27ns，则Cache的命中率为_____。 [ D ]

• A. 92%
• B. 95%
• C. 98%
• D. 99%

24. 下列情况下可能不会发生中断请求的是_____。 [ B ]

• A. DMA操作结束
• B. 一条指令执行完毕
• C. 机器出现故障
• D. 外中断

25. 某机有5个中断源L0～L4，按中断响应优先级从高到低依次为L0 $\to$ L1 $\to$ L2 $\to$ L3 $\to$ L4，现要求将中断处理次序改为L1 $\to$ L3 $\to$ L4 $\to$ L0 $\to$ L2，L4的中断字为_____。 [ A ]

• A. 10101
• B. 00001
• C. 01010
• D. 00011

---

二、计算题（本题共4小题，每小题6分，共24分）#

1. 已知X=-0.10110和Y=-0.10100，用变形补码计算X-Y和X·Y。

2. 用一台50MHz处理机执行某标准测试程序，它包含的混合指令数和相应所需的平均时钟周期数如下表所示：

   指令类型	指令数目	平均时钟周期数
   整数运算	45000	1
   数据传送	32000	2
   浮点运算	15000	2
   控制传送	8000	2

   求有效CPI、MIPS、处理机程序执行时间tcpu。

3. 某指令系统中有64条单字长(32位)地址RS型指令，已知系统中通用寄存器16个，操作数S可选用直接寻址、间接寻址、变址寻址、基址寻址、相对寻址、寄存器间接寻址6种寻址方式，采用专用的基址和变址寄存器。直接寻址方式中，可直接寻址的存储空间为多大？(写出指令格式并写出推导过程) 好的，这是一个经典的计算机指令格式设计问题。我们来逐步分析和推导。

推导过程#

要设计指令格式，我们首先需要确定指令中各个字段所需的位数。一条32位的RS型指令通常包含以下几个部分：

1. 操作码 (Opcode): 用于指定具体执行哪一条指令。
2. 寄存器操作数 (R): 用于指定16个通用寄存器中的一个。
3. 寻址模式 (Addressing Mode): 用于指定源操作数S的寻址方式。
4. 地址/位移量 (Address/Displacement): 用于计算源操作数S的地址。

现在我们来计算每个字段所需的位数：

• 操作码 (OP) 位数: 系统共有64条不同的指令。为了唯一标识这64条指令，操作码字段至少需要 $N_{op}$ 位，其中 $2^{N_{op}} \ge 64$。 因此，$N_{op} = 6$ 位。

• 寄存器 (R) 字段位数: 系统中有16个通用寄存器。为了唯一指定其中一个，寄存器字段需要 $N_{reg}$ 位，其中 $2^{N_{reg}} \ge 16$。 因此，$N_{reg} = 4$ 位。

• 寻址模式 (AM) 字段位数: 源操作数S有6种寻址方式（直接、间接、变址、基址、相对、寄存器间接）。为了区分这6种方式，寻址模式字段需要 $N_{am}$ 位，其中 $2^{N_{am}} \ge 6$。 $2^{2}$ = 4$(不够)，$2^{3}$= 8$ (足够)。 因此，$N_{am} = 3$ 位。

• 地址/位移量 (D) 字段位数: 这是指令字长32位中剩余的部分。 $N_{d} = \text{总位数} - N_{op} - N_{reg} - N_{am}$ $N_{d} = 32 - 6 - 4 - 3 = 19$ 位。

指令格式#

根据以上推导，我们可以设计出如下的32位指令格式：

字段	OP (操作码)	R (寄存器)	AM (寻址模式)	D (地址/位移量)
位数	6	4	3	19
位域	31 - 26	25 - 22	21 - 19	18 - 0

直接寻址的存储空间#

现在我们来回答核心问题：在直接寻址方式下，可直接寻址的存储空间是多大？

• 定义: 在直接寻址方式中，指令的地址字段 (D) 直接给出了操作数在主存中的有效地址。
• 计算: 根据我们的指令格式设计，地址字段D的长度为 19位。
• 寻址能力: 19位的地址字段可以表示 $2^{19}$ 个不同的地址。 $2^{19} = 524,288$

由于题目提到“单字长(32位)地址”，这通常意味着内存是按字（Word）编址的。每个地址对应一个32位的字。

因此，可直接寻址的存储空间为 $2^{19}$ 个字，即 524,288 个字，通常表示为 512K 字 (Words)。

补充说明: 如果系统是按字节（Byte）编址的（这是现代计算机更常见的做法），且每个字等于4个字节（32位），那么寻址空间将是： $512K \text{ 字} \times 4 \text{ 字节/字} = 2048K \text{ 字节} = 2M \text{ 字节 (MB)}$ 但根据题目“单字长地址”的描述，以“字”为单位回答更为贴切。

4. 已知某磁盘组共有10个盘片，盘片存储区域内直径10cm，道密度为40道/cm，共有220个磁道，最小位密度200位/cm。试计算该磁盘组的总存储容量，请写出具体的计算过程。

---

三、综合题（本题共1小题，共13分）#

1. 某系统的存储容量为$16\text{MB}$，Cache的容量为$8\text{KB}$，按字节编址，每字块为32B。设计一个4路组相联映射的Cache组织。

(1) 设计主存地址格式，请指出该主存地址每一构成部分的位数。(5分)

(2) 设Cache初始状态为空，CPU依次从主存0、1、2、…、99号单元中读出100个字节(主存一次读出一个字节)，问命中率是多少？(4分)

(3) 采用相联组映射时，若地址为3C05A1H的主存块要调入Cache中，在Cache中的地址是什么？请写出任意一种可能地址并写出具体的计算过程。(4分)

---

四、分析题（本题共1小题，共13分）#

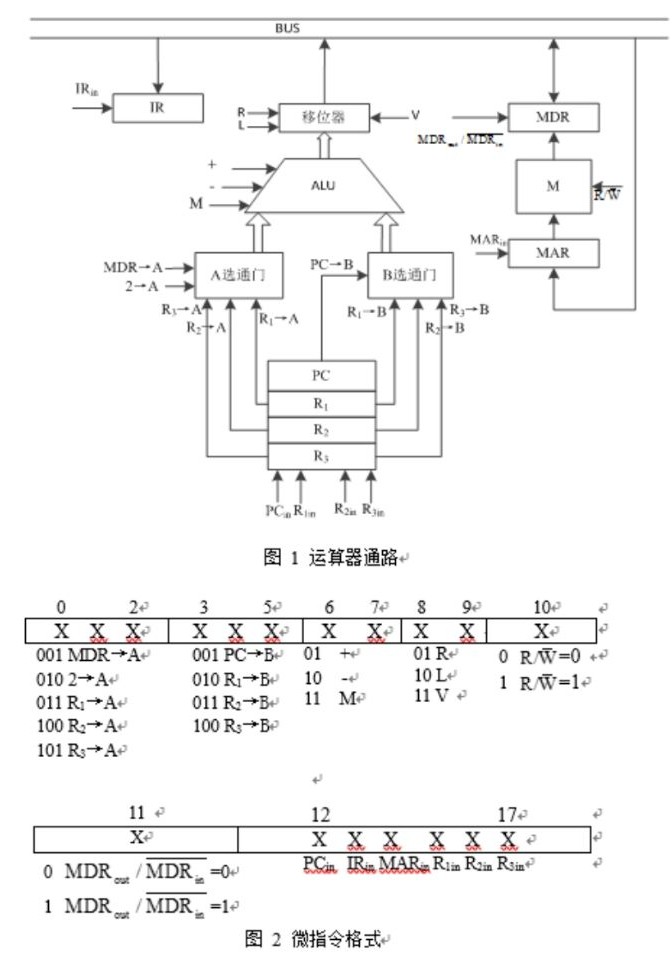

1. 设运算器通路如图1所示，ALU有+、-、M(传送)三种操作功能，其中”-“操作为A-B，移位器有R(右移)、L(左移)、V(直传)，指令系统为双字长定长指令格式，即每次取指之后执行PC=PC+2操作。

注：微操作”2 $\to$ A”表示将数据2送入A选通门，微操作”MDR(out) / MDR(in)(上面一横线)“表示将总线数据送入MDR寄存器或将MDR寄存器内容至总线，微操作”PCin、IRin、MARin、R(1in)、R(2in)、R(3in)“表示总线数据送入相应寄存器。

(1) 微指令格式如图2所示，写出取指阶段的流程图及相应的微指令，写出推导过程并将编码形式转换为十六进制。(5分)

(2) 写出指令ADD R2, R1执行阶段的相应微指令，写出推导过程，并将编码形式转换为十六进制。(5分)

(3) 请至少列出三组互斥的微指令。(3分)

根据计算机组成原理的知识，我来分析这些选择题的答案：

选择题答案#

1. C - CPU中不包括地址控制器。CPU主要包含运算器、控制器、寄存器等部件。

2. D - IEEE754标准32位浮点数41A4C000H：

   • 符号位：0（正数）
   • 指数位：10000011 = 131，实际指数：131-127=4
   • 尾数：010010011000000000000000
   • 结果：1.01001101 × $2^{4}$ = 20.59375

3. B - $32\text{K} \times 16$存储芯片，片选地址为111：

   • 32K = 2¹⁵，需要15位地址线
   • 片选地址111对应高3位，首地址：38000H，末地址：3FFFFH

4. A - 全相联映射的块冲突概率最小，因为任何主存块都可以映射到Cache的任意位置。

5. D - 转换为十进制比较：

   • (101001)₂ = 41
   • (2000)₃ = 54
   • (52)₇ = 37
   • (2E)₁₆ = 46，最大

6. C - CPU周期是计算机操作的最小单位时间。

7. A - 移码表示，9BH = 155，移码偏移量128，实际值：155-128=27

8. B - 浮点数运算特点分析，正确的是I、II、IV。

9. C - $64\text{KB}$总容量，ROM区$8\text{KB}$，RAM区$56\text{KB}$，$8\text{K} \times 4$位芯片，需要14个芯片。

10. D - TLB命中表示页表在TLB中，Page不可能未命中。

11. A - $16\text{MB}$存储器，按半字（16位）寻址：$16\text{MB}$÷2B = $2^{24}$个单元

12. A - CPU不能直接访问硬盘，需要通过I/O控制器。

13. D - 存储系统包括Cache、主存储器和外存储器的层次结构。

14. B - 双端口RAM在左右端口地址码相同时可能发生读/写冲突。

15. B - 存储系统容量以主存容量为准，为$12\text{MB}$。

16. C - 变址寻址：有效地址 = 寄存器内容 + 形式地址 = 1000H + 2000H = 3000H

17. A - 地址码直接给出操作数地址为直接寻址。

18. C - 微程序控制存储器属于CPU控制器的一部分。

19. B - 总线带宽 = (100MHz÷5) × 2字节 = $40\text{MB}$/s

20. A - 流水线时钟周期取决于最慢的功能段，为90ns。

21. C - 5个互斥类分别需要⌈log₂7⌉+⌈log₂3⌉+⌈log₂12⌉+⌈log₂5⌉+⌈log₂6⌉ = 3+2+4+3+3 = 15位

22. C - 这种传输方式称为突发传输。

23. D - 平均访问时间公式：T = h×Tc + (1-h)×Tm，解得h = 99%

24. B - 一条指令执行完毕不一定会产生中断请求。

25. D - 根据中断优先级设置，L4的中断字为00011。

计算题2解答#

已知条件#

• 处理机时钟频率：50MHz
• 各类指令的数目和平均时钟周期数如表所示

解题步骤#

1. 计算有效CPI（每条指令平均时钟周期数）

总指令数 = 45000 + 32000 + 15000 + 8000 = 100000条

总时钟周期数 = 45000×1 + 32000×2 + 15000×2 + 8000×2
             = 45000 + 64000 + 30000 + 16000
             = 155000个时钟周期

有效CPI = 总时钟周期数 / 总指令数
        = 155000 / 100000
        = 1.55

2. 计算MIPS（每秒百万条指令数）

MIPS = 时钟频率 / CPI
     = 50MHz / 1.55
     = 50,000,000 / 1.55
     = 32.26 MIPS

3. 计算处理机程序执行时间tcpu

方法一：
tcpu = 总时钟周期数 / 时钟频率
     = 155000 / 50,000,000
     = 0.0031秒 = 3.1ms

方法二：
tcpu = 总指令数 / (MIPS × 10^6)
     = 100000 / (32.26 × 10^6)
     = 0.0031秒 = 3.1ms

最终答案#

• 有效CPI = 1.55
• MIPS = 32.26
• 处理机程序执行时间tcpu = 3.1ms

验证#

可以用公式验证：tcpu = CPI × 总指令数 / 时钟频率 = 1.55 × 100000 / 50,000,000 = 0.0031秒 ✓

好的，我们来详细分析和解答这道关于Cache组织的经典问题。

(1) 设计主存地址格式#

首先，我们需要根据给定的参数计算主存地址的各个字段的位数。

1. 计算主存地址总位数：

   • 主存容量为 $16\text{MB}$。
   • 按字节编址，所以总地址空间为 $16 \times 1024 \times 1024 =$2^{4}$\times 2^{10} \times 2^{10} = 2^{24}$ 字节。
   • 因此，主存地址总共需要 24 位。

2. 计算块内地址（字块内偏移）位数：

   • 每字块大小为 32B。
   • 为了在块内寻址到每一个字节，需要 $\log_2(32) = 5$ 位。
   • 因此，块内地址（Offset）占 5 位。

3. 计算Cache组号（索引）位数：

   • Cache容量为 $8\text{KB}$ = $8 \times 1024 =$2^{3}$\times 2^{10} = 2^{13}$ 字节。
   • Cache中的块（行）数 = Cache总容量 / 每块大小 = $2^{13} \text{B} / 32\text{B} =$2^{8}$= 256$ 块。
   • 采用4路组相联映射，所以Cache的组数 = Cache总块数 / 路数 = $256 / 4 = 64$ 组。
   • 为了从这64组中选出特定的一组，组号（Set/Index）需要 $\log_2(64) = 6$ 位。
   • 因此，组号（Set）占 6 位。

4. 计算Tag（标记）位数：

   • 标记位的数量由总位数减去其他字段的位数得到。
   • Tag位数 = 总地址位数 - 组号位数 - 块内地址位数
   • Tag位数 = $24 - 6 - 5 = 13$ 位。
   • 因此，标记（Tag）占 13 位。

主存地址格式设计如下：

字段	Tag (标记)	Set (组号)	Offset (块内地址)
位数	13 位	6 位	5 位

---

(2) 计算命中率#

CPU依次访问主存地址 0, 1, 2, …, 99。Cache初始为空。

1. 分析访问模式：

   • CPU的访问是顺序的，每次访问一个字节。
   • Cache的块大小为32字节。当发生一次缺失（Miss）时，一整个块（32字节）的数据会被从主存调入Cache。

2. 追踪访问过程：

   • 访问地址 0： Cache为空，必定缺失 (Miss)。此时，包含地址0的整个主存块（即地址范围 0-31）被调入Cache的一个空闲行中。
   • 访问地址 1 至 31： 这31次访问都属于刚刚调入的块（0-31）。因此，这31次访问全部命中 (Hit)。
   • 访问地址 32： 这个地址属于新的主存块（地址范围 32-63），该块当前不在Cache中。因此，发生缺失 (Miss)。主存块（32-63）被调入Cache。
   • 访问地址 33 至 63： 这31次访问都属于刚调入的块（32-63）。因此，这31次访问全部命中 (Hit)。
   • 访问地址 64： 这个地址属于新的主存块（地址范围 64-95）。发生缺失 (Miss)。主存块（64-95）被调入Cache。
   • 访问地址 65 至 95： 这31次访问都属于刚调入的块（64-95）。全部命中 (Hit)。
   • 访问地址 96： 这个地址属于新的主存块（地址范围 96-127）。发生缺失 (Miss)。主存块（96-127）被调入Cache。
   • 访问地址 97 至 99： 这3次访问都属于刚调入的块（96-127）。全部命中 (Hit)。

3. 统计与计算：

   • 总访问次数 = 100 次。
   • 总缺失次数 = 4 次 (分别在访问地址 0, 32, 64, 96 时发生)。
   • 总命中次数 = 总访问次数 - 总缺失次数 = $100 - 4 = 96$ 次。
   • 命中率 = (总命中次数 / 总访问次数) $\times 100\%$ = $(96 / 100) \times 100\% = 96\%$。

答：命中率为 96%。

---

(3) 计算Cache地址#

当地址为 3C05A1H 的主存块要调入Cache时，我们需要确定它应该放在Cache的哪个组，以及对应的Tag是什么。

1. 将主存地址转换为二进制：

   • 主存地址 3C05A1H 是一个24位的地址（$16\text{MB}$主存）。
   • 3 $\to$ 0011
   • C $\to$ 1100
   • 0 $\to$ 0000
   • 5 $\to$ 0101
   • A $\to$ 1010
   • 1 $\to$ 0001
   • 所以，24位二进制地址为：0011 1100 0000 0101 1010 0001

2. 按地址格式进行划分：

   • 根据(1)中设计的格式：| Tag (13位) | Set (6位) | Offset (5位) |
   • 我们将二进制地址按此格式划分： 0011110000000 | 101101 | 00001

3. 分析划分结果：

   • Tag (标记): 0011110000000
   • Set (组号): 101101
   • Offset (块内地址): 00001

4. 确定Cache地址：

   • Cache组号由Set字段决定。我们将二进制的Set字段转换为十进制： 101101 (二进制) = $1 \times$2^{5}$+ 0 \times$2^{4}$+ 1 \times$2^{3}$+ 1 \times$2^{2}$+ 0 \times$2^{1}$+ 1 \times$2^{0}$= 32 + 0 + 8 + 4 + 0 + 1 = 45$ (十进制)。
   • 这意味着该主存块应该被映射到 Cache的第45组。

结论与可能地址：

该主存块将被调入 Cache的第45组。由于是4路组相联，第45组内有4个可以存放该块的行（Way 0, Way 1, Way 2, Way 3）。我们可以选择其中任意一个空闲的行存放。

任意一种可能地址为：该主存块存放在Cache的 第45组 的 第0行 (Way 0) 中，其在该行中存储的标记(Tag)为 0011110000000。
