第四、五章课后习题答案#

---

第四章#

4-1：（略）

4-2：

• 激励方程： $$\begin{aligned} D &= J = Y_1 \\ K &= Y_2 \\ T &= Z \end{aligned}$$
• 输出方程与次态方程： $$\begin{aligned} Y_1 &= x_1 + y_1 \\ Y_2 &= x_1 \oplus y_2 \\ Z &= \overline{x_1 \cdot x_2 \cdot \overline{y_1} \cdot y_3} = \overline{x_1} + \overline{x_2} + y_1 + \overline{y_3} \end{aligned}$$

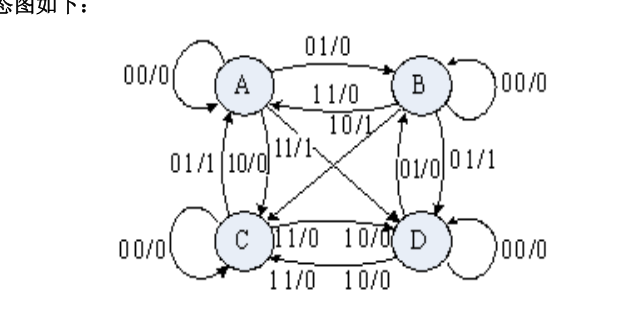

4-3：状态图如下：

4-4：

现态	$x_0 x_1 = 00$	$x_0 x_1 = 01$	$x_0 x_1 = 11$	$x_0 x_1 = 10$
0	1/0	0/0	0/1	0/1
1	1/0	0/1	0/0	1/0

4-5：为了分析方便，可以先列出其相应的状态表（略），并进行分析：

当输入序列和相应的输出序列为 $00/0$ 时，A、B、C、D 都符合条件，但当序列为 $01/1$ 时要转为 B 态或 C 态，就排除了 A、D 态；下一个序列为 $00/0$ 时，B、C 保持原态，接着序列为 $10/0$ 时，B 态转为 A 态，C 态转为 D 态，但当最后一个序列为 $11/1$ 时，只有 D 态才有可能输出 1，这就排除了 B 态。故确定该同步时序电路的初始状态为 C 态。

4-6： (1) 列出电路的输出函数和激励函数表达式：

$$\begin{aligned} Z_1 &= Q_1 \\ J_1 &= Q_1\overline{Q_2} \\ J_2 &= \overline{x}Q_2 \\ Z_2 &= Q_2 \\ K_1 &= Q_1\overline{Q_2} + xQ_2 \\ K_2 &= Q_2 \end{aligned}$$

(2) 建立状态转移真值表：

输入 $x$	现态 $Q_1$	现态 $Q_2$	激励 $J_1$	激励 $K_1$	激励 $J_2$	激励 $K_2$	次态 $Q_1^{(n+1)}$	次态 $Q_2^{(n+1)}$
0	0	0	0	0	0	0	0	0
0	0	1	0	0	1	1	0	0
0	1	0	1	1	0	0	0	0
0	1	1	0	0	1	1	1	0
1	0	0	0	0	0	0	0	0
1	0	1	0	1	0	1	0	0
1	1	0	1	1	0	0	0	0
1	1	1	0	1	0	1	0	0

(3) 作状态表如下：

现态 $Q_1 Q_2$	次态 $Q_1^{(n+1)} Q_2^{(n+1)}$ ($x=0$)	次态 $Q_1^{(n+1)} Q_2^{(n+1)}$ ($x=1$)
0 0	0 0	0 0
0 1	0 0	0 0
1 0	0 0	0 0
1 1	1 0	0 0

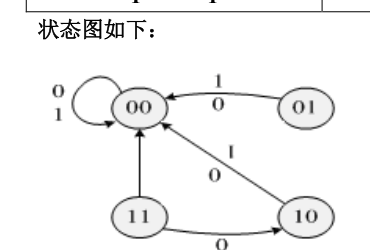

状态图如下：

由图可见，电路的逻辑功能为：在时钟脉冲作用下，输入任意序列 $x$ 均使电路返回 00 状态。

4-7：略。

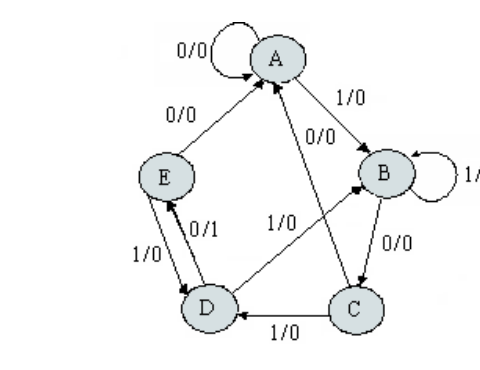

4-8：假设初始状态为 A，准备接收一组新的数据，B 为接收一位有效数据，C 为接收到两位有效数据，D 为连续接收到三位有效数据，E 为检测到 1010 序列的状态，则其状态图为：

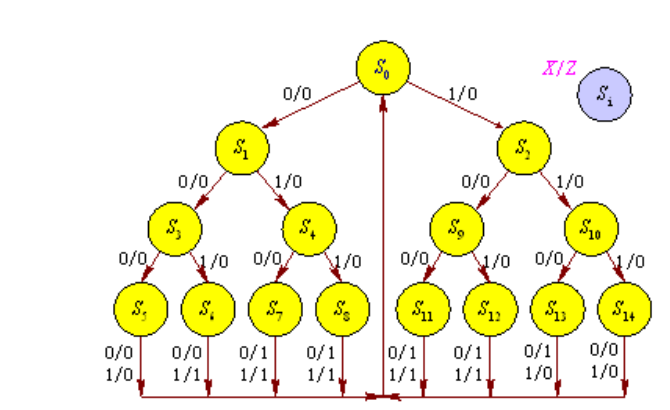

4-9： (1) 确定输入变量 $X$ 和输出变量 $Z$，串行输入余 3 码，高位在前，低位在后； (2) 设置状态：电路属于串行码组检测，对输入序列每四位一组进行检测，然后复位。因此从初始状态 $S_0$ 开始每接收一位代码就设置一个状态 $S_i$，四位一组。状态树如图所示：

4-11：作隐含表，分析得到最大等效类为：$(A,D)$，$(B,E)$，$(C,F)$，$G$，$H$。 分别用状态 $a, b, c, d, e$ 表示 $(A,D)$，$(B,E)$，$(C,F)$，$G$，$H$。可得简化后的状态表：

现态	次态／输出 ($x=0$)	次态／输出 ($x=1$)
a	b/0	a/0
b	a/1	c/0
c	c/0	a/1
d	e/1	d/1
e	c/1	b/1

4-12： (1) 画出隐含表，可以得出五个最大相容类，为：$(A,B)$，$(C,D)$，$(C,E)$，$(A,D)$，$(B,C)$。 (2) 作闭覆盖表：

最大相容类	A	B	C	D	E	闭合条件 ($x=0$)	闭合条件 ($x=1$)
AB	$\checkmark$	$\checkmark$				D (AD)	CE
AD	$\checkmark$			$\checkmark$		AD	C
BC		$\checkmark$	$\checkmark$			D	E
CD			$\checkmark$	$\checkmark$		A	CE
CE			$\checkmark$		$\checkmark$	B	CE

根据最小闭覆盖的原则，可以选择 $(A,B)$、$(C,D)$、$(C,E)$（注意，方案不止一种），分别用 $a, b, c$ 表示最小相容类 $(A,B)$、$(C,D)$、$(C,E)$，则可得到最小化状态表（略）。

4-13： (1) 先化简给定的状态表。给定的状态表中共有 A、B、C、D 四个状态，通过分析其中 B 和 C 是可以合并的最大相容类，可看成一个状态，如 B 态。 (2) 根据状态分配原则： 1. A 和 B 应分配相邻代码； 2. A 和 B，B 和 D 应分配相邻代码； 3. A 和 B、B 和 D 应分配相邻代码； 4. 状态 B 的代码应分配为 00。

代码分配结果：B 为 00；A 为 01；D 为 10。C 为 11 可作无关项处理。

4-14： (1) 画出了分别用 J-K、T 和 D 触发器作同步时序电路的存储电路时的激励函数和输出函数卡诺图，得到各触发器的激励函数 and 输出函数的表达式，然后画出使用不同触发器的逻辑电路图。

• J-K 触发器： $$\begin{aligned} J_2 &= x + y_1 \\ K_2 &= \overline{x} + y_1 \\ J_1 &= \overline{x}\overline{y_2} + xy_2 = \overline{x \oplus y_2} \\ K_1 &= x \\ Z &= y_2\overline{y_1} \end{aligned}$$
• D 触发器： $$\begin{aligned} D_2 &= x\overline{y_1} + \overline{y_2}y_1 \\ D_1 &= x\overline{y_2} + \overline{x}y_1 + xy_2\overline{y_1} = x \oplus (y_2\overline{y_1}) \\ Z &= y_2\overline{y_1} \end{aligned}$$
• T 触发器： $$\begin{aligned} T_2 &= x\overline{y_2} + y_1 + \overline{x}y_2 = y_1 + x \oplus y_2 \\ T_1 &= \overline{x}\overline{y_2}y_1 + xy_2 + xy_1 = x \oplus y_2 + y_1 \\ Z &= y_2\overline{y_1} \end{aligned}$$ （电路图略）

(2) 通过电路分析，使用 JK 触发器线路较为简单，门电路较少，成本较低。

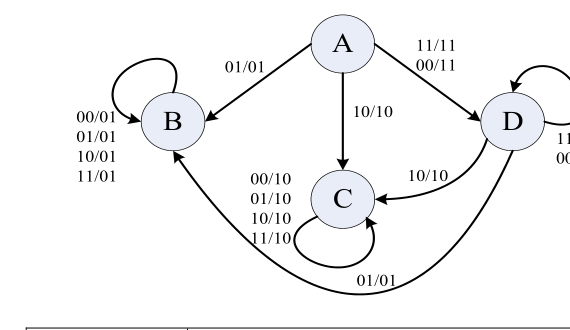

4-15： (1) 作原始状态图和状态表：

现态	$xy = 00$	$xy = 01$	$xy = 11$	$xy = 10$
A	D/11	B/01	D/11	C/10
B	B/01	B/01	B/01	B/01
C	C/10	C/10	C/10	C/10
D	D/11	B/01	D/11	C/10

(2) 状态简化： 用 A 代替 A、D，可得简化后的状态表：

现态	$xy = 00$	$xy = 01$	$xy = 11$	$xy = 10$
A	A/11	B/01	A/11	C/10
B	B/01	B/01	B/01	B/01
C	C/10	C/10	C/10	C/10

(3) 状态编码： 根据状态分配原则可以确定：A 的编码为 10；B 的编码为 00；C 的编码为 01，得到二进制状态表：

现态 $Q_1 Q_2$	$xy = 00$	$xy = 01$	$xy = 11$	$xy = 10$
00	00/01	00/01	00/01	00/01
01	01/10	01/10	01/10	01/10
10	10/11	00/01	10/11	01/10

(4) 列出激励函数和输出函数表达式：

$$\begin{aligned} D_1 &= Q_1\overline{x}\overline{y} + Q_1xy \\ Z_x &= Q_2 + Q_1x + \overline{Q_1}\overline{y} \\ D_2 &= Q_2 + \overline{Q_1}x\overline{y} \\ Z_y &= \overline{Q_1}\overline{Q_2} + Q_1\overline{x} + Q_1y \end{aligned}$$

(5) 画逻辑图（略）

---

习题五#

5-1： (1) 列出电路的激励函数和输出函数表达式：

$$\begin{cases} J_1 = K_1 = 1 \\ CP_1 = CP \end{cases}$$ $$\begin{cases} J_2 = \overline{Q_3}, \quad K_2 = 1 \\ CP_2 = Q_1 \end{cases}$$ $$\begin{cases} J_3 = Q_2\overline{Q_3}, \quad K_3 = 1 \\ CP_3 = Q_1 \end{cases}$$

(2) 作状态真值表：

输入 $CP$	现态 $Q_1 Q_2 Q_3$	$J_1$	$K_1$	$CP_1$	$J_2$	$K_2$	$CP_2$	$J_3$	$K_3$	$CP_3$	次态 $Q_1^{(n+1)} Q_2^{(n+1)} Q_3^{(n+1)}$
1	0 0 0	1	1	1	1	1	0	0	1	0	1 0 0
1	0 0 1	1	1	1	0	1	0	0	1	0	1 0 1
1	0 1 0	1	1	1	1	1	0	1	1	0	1 1 0
1	0 1 1	1	1	1	0	1	0	0	1	0	1 1 1
1	1 0 0	1	1	1	0	1	1	0	1	1	0 1 0
1	1 0 1	1	1	1	0	1	1	0	1	1	0 0 0
1	1 1 0	1	1	1	1	1	1	1	1	1	0 0 1
1	1 1 1	1	1	1	0	1	1	0	1	1	0 0 0

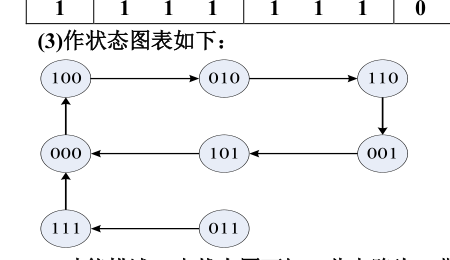

(3) 作状态图表如下：

(4) 功能描述：由状态图可知，此电路为一带自启动能力的六进制计数器。
