实验6：企业级网络构建与配置实现
实验6：企业级网络构建与配置实现
实验报告信息
| 字段 | 内容 |
|---|---|
| 课程 | 计算机网络 |
| 实验地点 | 计算机大楼606 |
| 实验时间 | 2025年12月3日第9-10节 / 2025年12月10日第9-10节 |
| 实验题目 | 实验6：企业级网络构建与配置实现 |
实验目的
根据企业的网络建设需求，运用计算机网络课程中所学的理论知识与实践技能，用路由器和交换机等网络设备构建符合企业需求的物理网络，并进行正确的配置，保证整个网络系统能正常运行。
实验内容
用交换机和路由器等网络设备构建满足企业需求的复杂物理网络，对交换机和路由器进行正确配置实现企业级网络功能。并设计方案测试网络运行状态，有效处理和解决出现的问题，保证所构建的网络正常运行，满足企业网络的功能和性能需求。
本次实验要完成的主要任务有：
- 设备命名和端口规划
- IP地址规划 —— 对图6-1中的所有网络进行IP地址的分配和子网划分
- VLAN划分与配置
- 链路聚合配置
- 网络路由设计与配置 —— 可采用静态路由或动态路由协议，要配置到Internet的默认路由。路由器和三层交换机都需要配置路由
- 网络连通性测试 —— 网络设备配置完成后，要测试设备是否能按要需求正常运行。首先进行测试方案设计，并记录测试过程，分析测试结果
实验环境
- 路由器AR2220E —— 4台
- 三层交换机S5720-36C-PWR-EI-AC —— 2台
- 二层交换机S5720-28X-PWR-LI-AC —— 2台
- PC机 —— 若干台
- 网线 —— 若干根

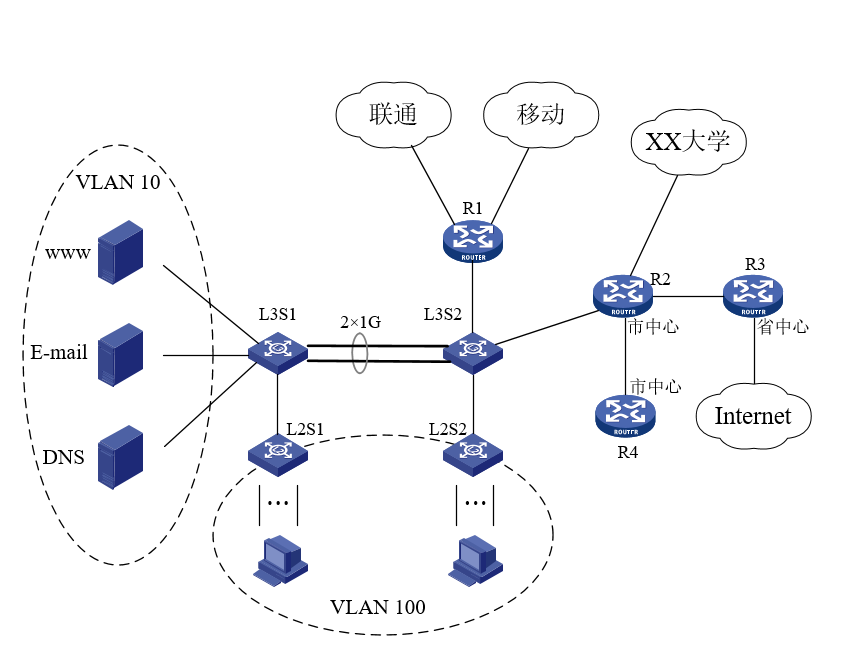

网络拓扑结构图
实验任务分工
表6-1 任务分工（组号：10）
| 序号 | 任务 | 完成工作量排名 |
|---|---|---|
| 1 | 网络地址分配和子网划分，网络路由设计与配置 | 1 |
| 2 | 设备命名和端口规划 | 2 |
| 3 | 链路聚合配置 | 3 |
| 4 | VLAN划分与配置 | 4 |
| 5 | 网络连通性测试 | 5 |
实验步骤
（根据本人任务撰写）
实验数据记录
（1）设备命名和端口规划
为方便对设备的管理和配置，对图6-1中所有设备进行命名，标注在图上并填入表6-2中。并对每台网络设备的连接端口进行规划，标注在图中同时填入表6-2中。
表6-2 设备命名及端口规划
| 设备类型 | 设备编号 | 设备名称 | 端口 | 连接设备 | 连接端口 |
|---|---|---|---|---|---|
| 路由器 | R1 | Router-A | G0/0/0 | L3S1 | G0/0/1 |
| 路由器 | R1 | Router-A | G0/0/1 | L3S1 | G0/0/2 |
| 路由器 | R2 | Router-B | G0/0/0 | L3S2 | G0/0/1 |
| 路由器 | R2 | Router-B | G0/0/1 | R3 | G0/0/2 |
| 路由器 | R3 | Router-C | G0/0/0 | R2 | G0/0/1 |
| 路由器 | R3 | Router-C | G0/0/1 | Internet | — |
| 路由器 | R4 | Router-D | G0/0/0 | L2S3 | G0/0/1 |
| 三层交换机 | L3S1 | Switch1 | G0/0/1 | Vlan10 | G0/0/0 |
| 三层交换机 | L3S1 | Switch1 | G0/0/3 | Vlan100 | G0/0/2 |
| 三层交换机 | L3S1 | Switch1 | G0/0/5 | L2S2 | G0/0/4 |
| 三层交换机 | L3S2 | Switch2 | G0/0/4 | L3S1 | G0/0/5 |
| 三层交换机 | L3S2 | Switch2 | G0/0/2 | R1 | G0/0/1 |
| 三层交换机 | L3S2 | Switch2 | G0/0/1 | R2 | G0/0/0 |
| 三层交换机 | L3S2 | Switch2 | G0/0/3 | L2S2 | G0/0/1 |
| 二层交换机 | L2S1 | SwitchA | G0/0/1 | VLAN10 | G0/0/0 |
| 二层交换机 | L2S1 | SwitchA | G0/0/4 | L3S1 | G0/0/5 |
| 二层交换机 | L2S2 | SwitchB | G0/0/1 | VLAN10 | G0/0/0 |
| 二层交换机 | L2S2 | SwitchB | G0/0/4 | L3S2 | G0/0/5 |
| 二层交换机 | L2S2 | SwitchB | G0/0/3 | Vlan100 | G0/0/2 |
配置界面（截图）：
（2）网络地址分配和子网划分
（网络地址分配内容）
配置界面（截图）：
（3）VLAN划分与配置
（VLAN配置内容）
配置界面（截图）：
（4）链路聚合配置
在两个三层交换机L3S1、L3S2之间连接两条1G链路，配置手动负载均衡模式进行链路聚合。
配置界面（截图）：
（5）网络路由设计与配置
（路由配置内容）
配置界面（截图）：
（6）网络连通性测试
（测试结果内容）
问题讨论
问题1：PC与交换机之间的单向Ping通问题（防火墙拦截）
问题描述：
在网络连通性测试阶段，发现VLAN 100内的PC可以成功Ping通接入层交换机L2S2，证明网络路由和物理链路是正常的。但是，反向操作时，使用L2S2去Ping PC却显示超时。
原因分析：
经过排查，确认网络层配置（IP地址、网关、路由协议）均无误。问题在于PC端的操作系统安全策略。Windows操作系统的防火墙默认策略会拦截来自外部网络（非本地子网）的ICMP回显请求。
解决方法： 关闭防火墙。修改后，双向Ping测试均恢复正常。
问题2：路由器之间直连Ping不通（物理端口与配置不匹配）
问题描述：
在配置完RIP路由协议后，发现R2和R3之间无法建立邻居关系，甚至连直连端口都无法Ping通。
原因分析：
检查配置命令，发现IP地址配置在错误的接口上。导致配置的逻辑端口与实际物理连接的端口不一致，数据包无法正确发送。
解决方法： 重新连线。
问题3：VLAN间通信失败（缺少默认路由）
问题描述：
配置好VLAN后，VLAN 10的PC无法Ping通VLAN 100的PC，也无法Ping通二层交换机的管理IP。
原因分析：
接入层二层交换机虽然配置了管理IP，但缺少指向核心层的默认路由。当二层交换机试图回复来自不同网段的Ping包时，由于不知道下一跳在哪里，导致丢包。
解决方法：
在二层交换机上配置静态默认路由命令：
ip route-static 0.0.0.0 0.0.0.0 192.168.1.1
