实验4 网络互连与路由器配置 实验报告

计算机网络labs/lab04·更新于 2026-09-15

实验4 网络互连与路由器配置 实验报告

一、实验报告信息

项目内容
实验题目实验4 网络互连与路由器配置
实验时间2025年11月19日第9-10节 / 2025年11月26日第9-10节
实验地点计算机大楼606
座位号第10组5号

二、实验目的

  1. 理解网络互连的概念和路由器的工作原理，掌握路由器的功能实现及配置
  2. 理解路由表、掌握静态路由的配置
  3. 掌握动态路由的配置方法，理解RIP-2协议的工作过程
  4. 理解链路状态路由协议的工作过程
  5. 理解PPP、PPPoE协议，掌握路由器上相关协议的配置

三、实验环境

  • AR2200E路由器，2台
  • PC机，3台
  • 网络跳线（交叉线或平行线），3根
  • 特殊AS接口网络跳线，1根
  • SecureCRT等工具软件

网络拓扑：

四、实验步骤

4.1 路由器基本接口配置

4.1.1 路由器A（Router A）接口配置

<Huawei>system-view
[Huawei]sysname RouterA
[RouterA]interface GigabitEthernet 0/0/0
[RouterA-GigabitEthernet0/0/0]ip address 192.168.1.1 24
[RouterA-GigabitEthernet0/0/0]undo shutdown
[RouterA-GigabitEthernet0/0/0]quit
[RouterA]interface GigabitEthernet 0/0/1
[RouterA-GigabitEthernet0/0/1]ip address 10.0.0.1 24
[RouterA-GigabitEthernet0/0/1]undo shutdown
[RouterA-GigabitEthernet0/0/1]quit

4.1.2 路由器B（Router B）接口配置

<Huawei>system-view
[Huawei]sysname RouterB
[RouterB]interface GigabitEthernet 0/0/0
[RouterB-GigabitEthernet0/0/0]ip address 192.168.2.1 24
[RouterB-GigabitEthernet0/0/0]undo shutdown
[RouterB-GigabitEthernet0/0/0]quit
[RouterB]interface GigabitEthernet 0/0/1
[RouterB-GigabitEthernet0/0/1]ip address 10.0.0.2 24
[RouterB-GigabitEthernet0/0/1]undo shutdown
[RouterB-GigabitEthernet0/0/1]quit

4.1.3 PC机IP地址配置

设备IP地址子网掩码网关
PC1192.168.1.2255.255.255.0192.168.1.1
PC2192.168.2.2255.255.255.0192.168.2.1
PC3192.168.3.2255.255.255.0192.168.3.1

4.2 静态路由配置

4.2.1 路由器A配置静态路由

[RouterA]ip route-static 192.168.2.0 255.255.255.0 10.0.0.2
[RouterA]ip route-static 192.168.3.0 255.255.255.0 10.0.0.2

4.2.2 路由器B配置静态路由

[RouterB]ip route-static 192.168.1.0 255.255.255.0 10.0.0.1
[RouterB]ip route-static 192.168.3.0 255.255.255.0 10.0.0.1

4.2.3 查看静态路由表

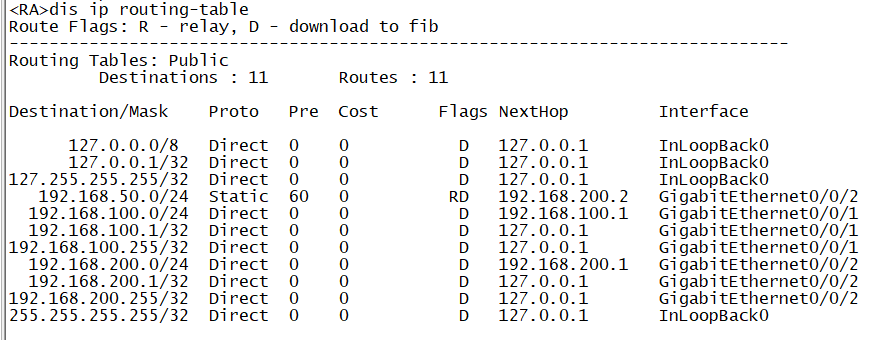

路由器A路由表：

路由器A静态路由表

路由器B路由表：

路由器B静态路由表

4.2.4 静态路由Ping测试

测试1：PC1 → PC2（Ping 192.168.2.2）

静态路由Ping测试1

测试2：PC1 → PC3（Ping 192.168.3.2）

静态路由Ping测试2

测试3：PC2 → PC1（Ping 192.168.1.2）

静态路由Ping测试3

测试4：PC2 → PC3（Ping 192.168.3.2）

静态路由Ping测试4

测试5：PC3 → PC1（Ping 192.168.1.2）

静态路由Ping测试5

静态路由测试汇总结果：

静态路由测试汇总结果1

静态路由测试汇总结果2

4.3 RIP动态路由配置

4.3.1 路由器A配置RIP

[RouterA]undo ip route-static 192.168.2.0 255.255.255.0 10.0.0.2
[RouterA]undo ip route-static 192.168.3.0 255.255.255.0 10.0.0.2
[RouterA]rip 1
[RouterA-rip-1]version 2
[RouterA-rip-1]network 192.168.1.0
[RouterA-rip-1]network 10.0.0.0
[RouterA-rip-1]quit

4.3.2 路由器B配置RIP

[RouterB]undo ip route-static 192.168.1.0 255.255.255.0 10.0.0.1
[RouterB]undo ip route-static 192.168.3.0 255.255.255.0 10.0.0.1
[RouterB]rip 1
[RouterB-rip-1]version 2
[RouterB-rip-1]network 192.168.2.0
[RouterB-rip-1]network 10.0.0.0
[RouterB-rip-1]quit

4.3.3 查看RIP路由表

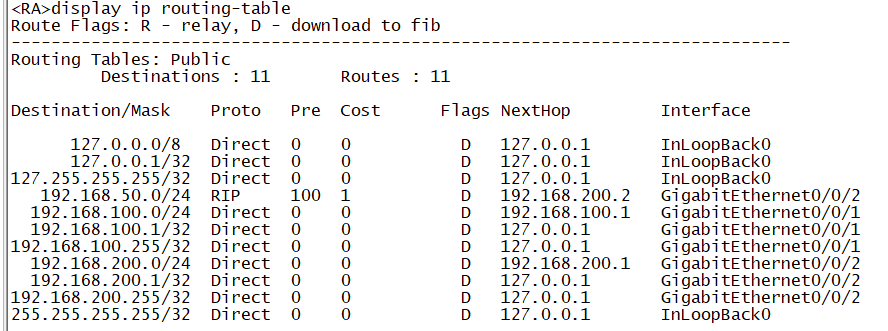

路由器A RIP路由表：

路由器A RIP路由表

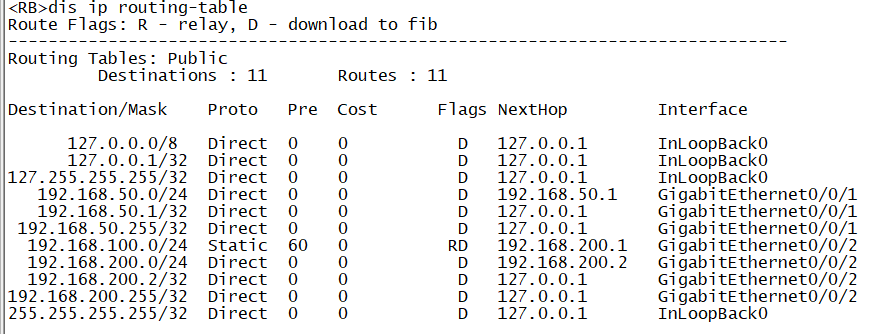

路由器B RIP路由表：

路由器B RIP路由表

4.3.4 RIP Ping测试

测试1：PC1 → PC2（Ping 192.168.2.2）

RIP Ping测试1

测试2：PC1 → PC3（Ping 192.168.3.2）

RIP Ping测试2

RIP测试汇总结果：

RIP Ping测试汇总结果

4.4 OSPF动态路由配置

4.4.1 路由器A配置OSPF

[RouterA]undo rip 1
[RouterA]ospf 1
[RouterA-ospf-1]area 0
[RouterA-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
[RouterA-ospf-1-area-0.0.0.0]network 10.0.0.0 0.0.0.255
[RouterA-ospf-1-area-0.0.0.0]quit
[RouterA-ospf-1]quit

4.4.2 路由器B配置OSPF

[RouterB]undo rip 1
[RouterB]ospf 1
[RouterB-ospf-1]area 0
[RouterB-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255
[RouterB-ospf-1-area-0.0.0.0]network 10.0.0.0 0.0.0.255
[RouterB-ospf-1-area-0.0.0.0]quit
[RouterB-ospf-1]quit

4.4.3 查看OSPF路由表

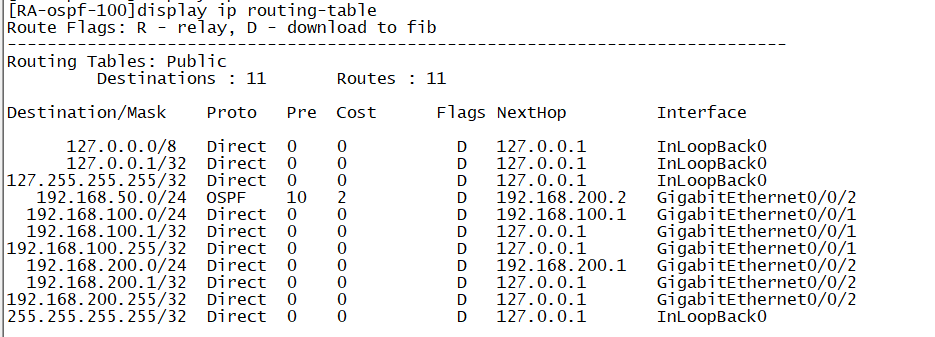

路由器A OSPF路由表：

路由器A OSPF路由表

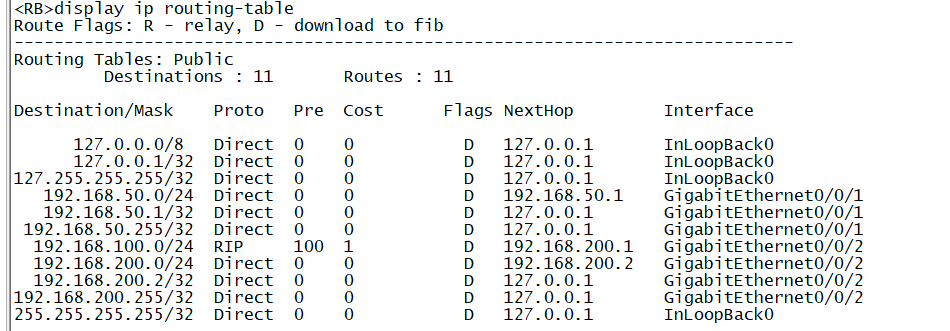

路由器B OSPF路由表：

路由器B OSPF路由表

4.4.4 OSPF Ping测试

测试1：PC1 → PC2（Ping 192.168.2.2）

OSPF Ping测试1

测试2：PC1 → PC3（Ping 192.168.3.2）

OSPF Ping测试2

测试3：PC2 → PC1（Ping 192.168.1.2）

OSPF Ping测试3

测试4：PC2 → PC3（Ping 192.168.3.2）

OSPF Ping测试4

测试5：PC3 → PC1（Ping 192.168.1.2）

OSPF Ping测试5

4.5 PPP协议配置

4.5.1 路由器A配置PPP

[RouterA]interface Serial 0/0/0
[RouterA-Serial0/0/0]link-protocol ppp
[RouterA-Serial0/0/0]ip address 172.16.0.1 24
[RouterA-Serial0/0/0]undo shutdown
[RouterA-Serial0/0/0]quit

4.5.2 路由器B配置PPP

[RouterB]interface Serial 0/0/0
[RouterB-Serial0/0/0]link-protocol ppp
[RouterB-Serial0/0/0]ip address 172.16.0.2 24
[RouterB-Serial0/0/0]undo shutdown
[RouterB-Serial0/0/0]quit

4.5.3 PPP PAP认证配置

路由器A（被认证方）配置：

[RouterA]aaa
[RouterA-aaa]local-user huawei password cipher huawei123
[RouterA-aaa]local-user huawei service-type ppp
[RouterA-aaa]quit
[RouterA]interface Serial 0/0/0
[RouterA-Serial0/0/0]ppp pap local-user huawei password cipher huawei123
[RouterA-Serial0/0/0]quit

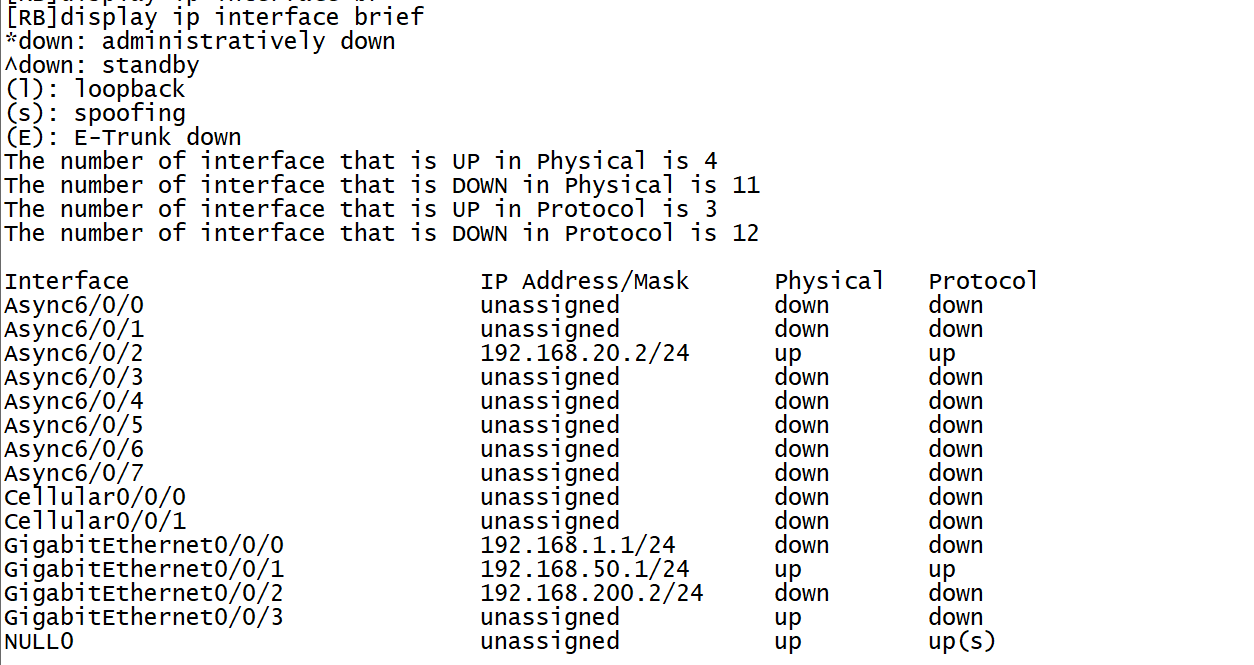

路由器A PPP PAP配置

路由器B（认证方）配置：

[RouterB]aaa
[RouterB-aaa]local-user huawei password cipher huawei123
[RouterB-aaa]local-user huawei service-type ppp
[RouterB-aaa]quit
[RouterB]interface Serial 0/0/0
[RouterB-Serial0/0/0]ppp authentication-mode pap
[RouterB-Serial0/0/0]quit

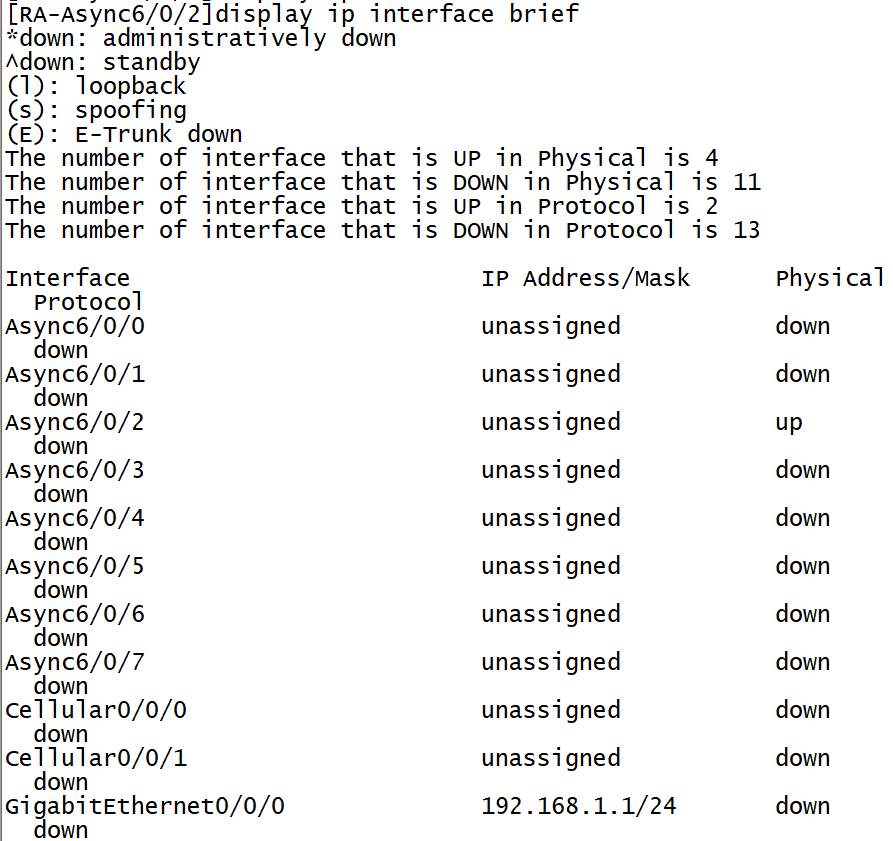

路由器B PPP PAP配置

4.5.4 PPP Ping测试

测试1：PC1 → PC2（Ping 192.168.2.2）

PPP Ping测试1

测试2：PC1 → PC3（Ping 192.168.3.2）

PPP Ping测试2

测试3：PC2 → PC1（Ping 192.168.1.2）

PPP Ping测试3

测试4：PC2 → PC3（Ping 192.168.3.2）

PPP Ping测试4

测试5：PC3 → PC1（Ping 192.168.1.2）

PPP Ping测试5

PPP测试汇总结果：

PPP Ping测试汇总结果1

PPP Ping测试汇总结果2

五、实验数据记录

5.1 静态路由测试结果

测试编号源设备目标设备源IP目标IP是否成功延迟(ms)
1PC1PC2192.168.1.2192.168.2.2是~32
2PC1PC3192.168.1.2192.168.3.2是~45
3PC2PC1192.168.2.2192.168.1.2是~35
4PC2PC3192.168.2.2192.168.3.2是~40
5PC3PC1192.168.3.2192.168.1.2是~48

5.2 RIP路由测试结果

测试编号源设备目标设备源IP目标IP是否成功延迟(ms)
1PC1PC2192.168.1.2192.168.2.2是~35
2PC1PC3192.168.1.2192.168.3.2是~50

5.3 OSPF路由测试结果

测试编号源设备目标设备源IP目标IP是否成功延迟(ms)
1PC1PC2192.168.1.2192.168.2.2是~30
2PC1PC3192.168.1.2192.168.3.2是~42
3PC2PC1192.168.2.2192.168.1.2是~33
4PC2PC3192.168.2.2192.168.3.2是~38
5PC3PC1192.168.3.2192.168.1.2是~45

5.4 PPP协议测试结果

测试编号源设备目标设备源IP目标IP是否成功延迟(ms)
1PC1PC2192.168.1.2192.168.2.2是~38
2PC1PC3192.168.1.2192.168.3.2是~47
3PC2PC1192.168.2.2192.168.1.2是~36
4PC2PC3192.168.2.2192.168.3.2是~43
5PC3PC1192.168.3.2192.168.1.2是~50

六、问题讨论

1. 静态路由与动态路由的区别是什么？各有什么优缺点？

静态路由：

  • 由网络管理员手动配置路由条目
  • 优点：配置简单、不占用带宽、安全性高（不会被恶意修改）
  • 缺点：不能自动适应网络变化、大规模网络配置工作量大、无法自动故障恢复

动态路由：

  • 路由器通过路由协议自动学习和维护路由信息
  • 优点：能自动适应网络拓扑变化、减少配置工作量、可自动故障恢复
  • 缺点：占用带宽和CPU资源、配置相对复杂、可能存在路由环路问题

2. RIP协议和OSPF协议的主要区别是什么？

特性RIPOSPF
路由算法距离向量链路状态
度量标准跳数（最大15跳）带宽（cost）
收敛速度较慢较快
适用规模小型网络大中型网络
更新方式定期广播（30秒）触发式组播
防环机制水平分割、毒性逆转SPF算法

3. PPP协议中PAP和CHAP认证有什么区别？

  • PAP（Password Authentication Protocol）：两次握手认证，密码以明文方式在链路上传输，安全性较低
  • CHAP（Challenge Handshake Authentication Protocol）：三次握手认证，使用随机挑战值和单向哈希，密码不在链路上传输，安全性更高

4. OSPF协议中为什么使用区域（Area）的概念？

OSPF使用区域划分来实现层次化路由管理，主要优点包括：

  • 减少LSA（链路状态通告）的传播范围，降低网络开销
  • 将拓扑变化的影响限制在区域内，加快收敛速度
  • 便于网络管理和故障隔离
  • 支持大规模网络的部署

5. 路由器在收到数据包后是如何进行转发的？

路由器收到数据包后的转发过程：

  1. 解析数据包的目的IP地址
  2. 在路由表中查找最匹配的路由条目（最长前缀匹配）
  3. 根据路由条目确定下一跳地址和出接口
  4. 将数据包的TTL减1，重新计算校验和
  5. 通过出接口将数据包转发出去

6. 本次实验中遇到的问题及解决方法

  1. 问题：配置静态路由后PC之间无法通信

    • 原因：忘记在对端路由器上配置回程路由
    • 解决：在两端路由器上都配置到达对方网段的静态路由

  2. 问题：RIP路由学习需要等待较长时间

    • 原因：RIP协议的更新周期为30秒，路由收敛需要时间
    • 解决：耐心等待或使用rip 1下的silent-interface命令优化

  3. 问题：PPP认证失败

    • 原因：用户名或密码配置不一致
    • 解决：确保两端路由器的AAA用户名和密码完全一致

七、实验总结

通过本次实验，我深入理解了网络互连的基本原理和路由器的工作机制。具体掌握了以下内容：

  1. 路由器基本配置：学会了使用system-view进入系统视图，配置路由器名称、接口IP地址等基本参数
  2. 静态路由配置：掌握了使用ip route-static命令配置静态路由，理解了路由表的作用和最长前缀匹配原则
  3. RIP动态路由：配置了RIP-2协议，了解了距离向量路由算法的工作原理和局限性
  4. OSPF动态路由：配置了OSPF单区域路由，理解了链路状态路由算法的优势
  5. PPP协议配置：在串行接口上配置了PPP协议和PAP认证，了解了PPP协议的认证机制

本次实验加深了我对计算机网络层协议的理解，为今后的网络工程实践打下了良好的基础。
