实验3：交换网络构建与交换机配置

计算机网络labs/lab03·更新于 2026-09-15

实验3：交换网络构建与交换机配置

一、实验报告信息

项目内容
实验题目实验3 交换网络构建与交换机配置
实验时间2025年11月5日 第9-10节 / 2025年11月12日 第9-10节
实验地点计算机大楼606
座位号第10组5号

二、实验目的

  1. 了解实验室的网络拓扑结构
  2. 熟悉交换机的状态指示灯及各种接口，了解交换机的IOS，理解交换机的工作原理
  3. 熟悉交换机的基本配置，交换机的几种模式以及常用配置命令
  4. 理解VLAN原理，了解IEEE 802.1Q的原理和实现方法
  5. 熟练掌握交换机中VLAN划分、配置、验证和调试方法
  6. 了解三层交换机的路由原理和实现方法

三、实验环境

设备名称型号数量
三层交换机S5720-36C-PWR-EI-AC1台
二层交换机S5720-28X-PWR-LI-AC1台
PC机—3台
平行线—6根

软件工具： SecureCRT终端仿真软件

四、实验拓扑

                    ┌─────────────────────┐
                    │   三层交换机 (SW1)    │
                    │   S5720-36C-PWR-EI   │
                    │   VLANIF10: 192.168.10.1 │
                    │   VLANIF20: 192.168.20.1 │
                    └──────┬──────────────┘
                           │ Trunk
                    ┌──────┴──────────────┐
                    │   二层交换机 (SW2)    │
                    │   S5720-28X-PWR-LI   │
                    └──┬────────────┬─────┘
                       │            │
              ┌────────┴──┐   ┌────┴────────┐
              │   PC1      │   │   PC2       │
              │ VLAN100    │   │ VLAN200     │
              │192.168.1.8 │   │192.168.1.102│
              └────────────┘   └─────────────┘
                                        │
                    三层交换机端口直连 ───┘
                    PC3: 192.168.1.11 (VLAN100)

五、实验步骤

步骤1：恢复交换机出厂配置

登录交换机后，执行恢复出厂设置操作：

<HUAWEI> reset saved-configuration
Warning: The action will erase the configuration in the device.
Continue? [Y/N]: y
<HUAWEI> reboot

重启后交换机恢复为默认配置。

步骤2：交换机基本配置

通过SecureCRT登录交换机，进入系统视图进行基本配置：

<HUAWEI> system-view
[HUAWEI] sysname SW1
[SW1] undo info-center enable
[SW1] user-interface console 0
[SW1-ui-console0] authentication-mode password
[SW1-ui-console0] set authentication password cipher <密码>
[SW1-ui-console0] quit
[SW1] super password cipher <密码>

查看交换机软件版本信息：

[SW1] display version

步骤3：VLAN创建与端口划分

3.1 二层交换机VLAN配置

在二层交换机上创建VLAN并将端口划分到对应VLAN：

<HUAWEI> system-view
[HUAWEI] vlan batch 100 200
[HUAWEI] sysname SW2
[SW2] interface GigabitEthernet 0/0/1
[SW2-GigabitEthernet0/0/1] port link-type access
[SW2-GigabitEthernet0/0/1] port default vlan 100
[SW2-GigabitEthernet0/0/1] quit
[SW2] interface GigabitEthernet 0/0/2
[SW2-GigabitEthernet0/0/2] port link-type access
[SW2-GigabitEthernet0/0/2] port default vlan 200
[SW2-GigabitEthernet0/0/2] quit
[SW2] interface GigabitEthernet 0/0/3
[SW2-GigabitEthernet0/0/3] port link-type access
[SW2-GigabitEthernet0/0/3] port default vlan 100
[SW2-GigabitEthernet0/0/3] quit

验证VLAN配置：

[SW2] display vlan

VLAN配置显示

从输出可以看到：VLAN 100包含GE0/0/1(D)、GE0/0/3(D)、GE0/0/5(D)、GE0/0/6(D)、GE0/0/4(U)；VLAN 200包含GE0/0/2(D)、GE0/0/7(D)、GE0/0/8(D)。其中U表示端口处于Up状态，D表示Down状态。

3.2 三层交换机VLAN配置

<HUAWEI> system-view
[HUAWEI] sysname SW1
[SW1] vlan batch 10 20 100
[SW1] interface GigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1] port link-type access
[SW1-GigabitEthernet0/0/1] port default vlan 100
[SW1-GigabitEthernet0/0/1] quit
[SW1] interface GigabitEthernet 0/0/2
[SW1-GigabitEthernet0/0/2] port link-type access
[SW1-GigabitEthernet0/0/2] port default vlan 20
[SW1-GigabitEthernet0/0/2] quit

查看交换机当前配置：

[SW1] display current-configuration

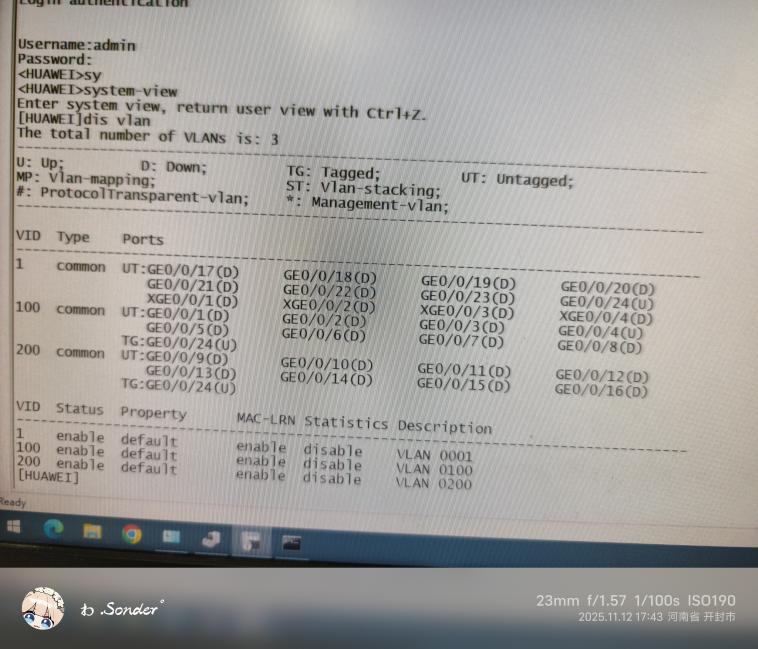

交换机配置显示

步骤4：PC网络参数配置

为各PC配置静态IP地址、子网掩码和默认网关：

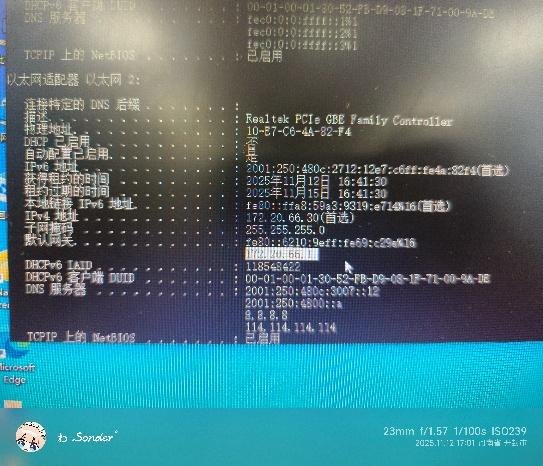

PC网络配置

PC1配置（二层交换机VLAN100端口）：

参数值
IP地址192.168.1.8
子网掩码255.255.255.0
默认网关192.168.1.1

PC2配置（二层交换机VLAN200端口）：

参数值
IP地址192.168.1.102
子网掩码255.255.255.0
默认网关192.168.1.1

PC3配置（三层交换机VLAN100端口）：

参数值
IP地址192.168.1.11
子网掩码255.255.255.0
默认网关192.168.1.1

步骤5：同一VLAN内通信测试

5.1 PC1 ping PC3（同一VLAN 100，不同交换机）

C:\> ping 192.168.1.11

结果：成功。PC1(192.168.1.8)可以ping通PC3(192.168.1.11)，丢包率0%。

5.2 PC2 ping PC3（同一VLAN 100，不同交换机）

C:\> ping 192.168.1.11

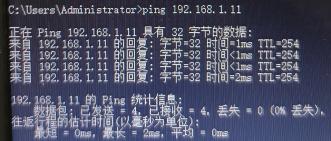

同VLAN ping测试PC2

结果：成功。PC2(192.168.1.102)可以ping通PC3(192.168.1.11)，丢包率0%。

5.3 PC3 ping PC2（VLAN 200端口）

C:\> ping 192.168.1.102

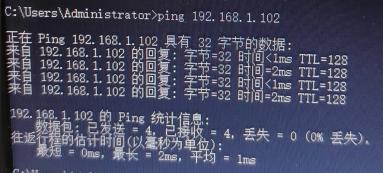

同VLAN ping测试9-16

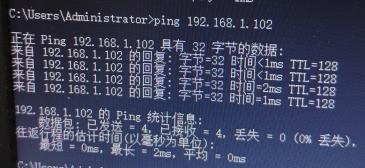

同VLAN ping测试9-16详细

结果：成功。PC3(192.168.1.11)可以ping通PC2(192.168.1.102)，丢包率0%。

步骤6：VLAN划分验证测试

6.1 相同端口VLAN测试

将PC3端口改为VLAN 200后，测试PC2 ping PC3：

C:\> ping 192.168.1.102

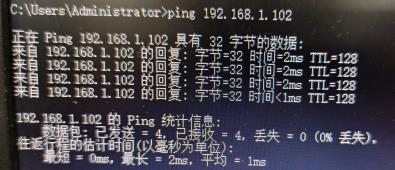

同端口VLAN测试

结果：成功。将PC3所在端口划入VLAN 200后，与PC2处于同一VLAN，通信正常。

6.2 不同端口VLAN测试

将PC3端口改回VLAN 100后，测试PC2 ping PC3：

C:\> ping 192.168.1.102

不同端口VLAN测试失败

结果：失败。PC2(VLAN 200)和PC3(VLAN 100)处于不同VLAN，丢包率50%，显示”请求超时”和”无法访问目标主机”。

6.3 VLAN 9-16端口测试

C:\> ping 192.168.1.102

同端口VLAN测试9-16

结果：成功。确认相同VLAN内端口配置正确后通信正常。

步骤7：跨交换机VLAN通信测试

测试不同交换机上相同VLAN的PC之间通信：

7.1 测试1：未配置Trunk

C:\> ping 192.168.1.11

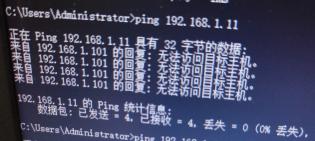

跨交换机VLAN测试1失败

结果：失败。未配置Trunk端口时，跨交换机VLAN通信不通，显示”请求超时”和”无法访问目标主机”。

7.2 测试2：未配置Trunk

C:\> ping 192.168.1.11

跨交换机VLAN测试2失败

结果：失败。仍然无法通信。

7.3 测试3：配置Trunk后

C:\> ping 192.168.1.11

跨交换机VLAN测试3成功

结果：成功。配置Trunk端口后，跨交换机相同VLAN通信恢复正常，丢包率0%。

7.4 测试4：验证Trunk配置

C:\> ping 192.168.1.102

跨交换机VLAN测试4成功

结果：成功。双向通信验证通过。

7.5 测试5：不同VLAN跨交换机

C:\> ping 192.168.1.102

跨交换机VLAN测试5失败

结果：失败。不同VLAN之间即使配置了Trunk也无法直接通信，需要三层路由。

Trunk端口配置命令：

[SW2] interface GigabitEthernet 0/0/24
[SW2-GigabitEthernet0/0/24] port link-type trunk
[SW2-GigabitEthernet0/0/24] port trunk allow-pass vlan all
[SW2-GigabitEthernet0/0/24] quit

步骤8：三层交换机VLAN间路由配置

在三层交换机上配置VLANIF接口实现VLAN间路由：

[SW1] interface Vlanif 10
[SW1-Vlanif10] ip address 192.168.10.1 255.255.255.0
[SW1-Vlanif10] quit
[SW1] interface Vlanif 20
[SW1-Vlanif20] ip address 192.168.20.1 255.255.255.0
[SW1-Vlanif20] quit
[SW1] interface Vlanif 100
[SW1-Vlanif100] ip address 192.168.100.1 255.255.255.0
[SW1-Vlanif100] quit

开启三层交换机的路由功能：

[SW1] ip routing

步骤9：三层交换机VLAN间通信测试

9.1 测试1：VLAN 10 ping VLAN 10

C:\> ping 192.168.10.12

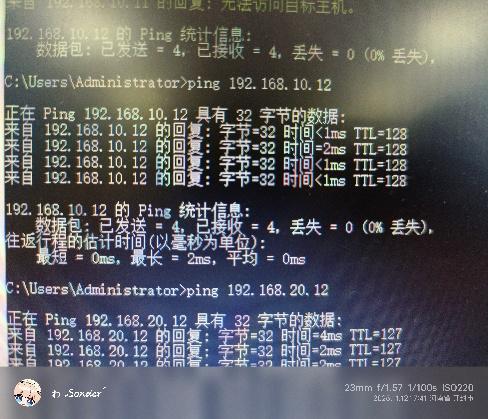

三层VLAN间测试1

结果：成功。同一VLAN内通过三层交换机通信正常，TTL=127，丢包率0%。

9.2 测试2：VLAN 20 ping VLAN 20

C:\> ping 192.168.20.12

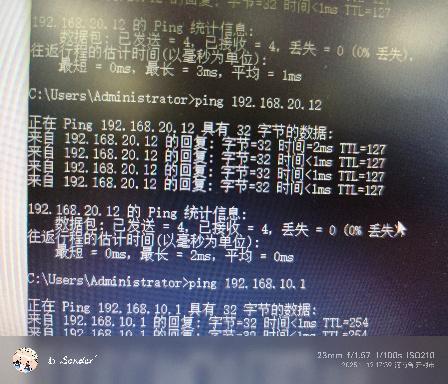

三层VLAN间测试2

结果：成功。VLAN 20内通信正常。

9.3 测试3：VLAN 10 ping VLAN 20（跨VLAN路由）

C:\> ping 192.168.20.12
C:\> ping 192.168.10.1

三层VLAN间路由测试

结果：成功。通过三层交换机的VLANIF接口实现了不同VLAN间的路由，丢包率0%，TTL=127，证明三层路由功能正常工作。

六、实验数据记录

表1：同一VLAN内通信测试结果

测试编号源PC目标PC源IP目标IP所属VLAN结果
1PC1PC3192.168.1.8192.168.1.11VLAN 100成功
2PC2PC3192.168.1.102192.168.1.11VLAN 100成功
3PC3PC2192.168.1.11192.168.1.102VLAN 200成功

表2：VLAN划分验证测试结果

测试编号操作源PC目标PCVLAN划分结果
4PC3端口改VLAN 200PC2PC3同VLAN 200成功
5PC3端口改回VLAN 100PC2PC3不同VLAN失败(50%丢失)
6端口VLAN 9-16配置PC3PC2同VLAN成功

表3：跨交换机VLAN通信测试结果

测试编号配置状态源PC目标PC结果说明
7未配置TrunkPC1PC3失败请求超时
8未配置TrunkPC2PC3失败无法访问目标主机
9已配置TrunkPC1PC3成功丢包率0%
10已配置TrunkPC2PC3成功丢包率0%
11已配置Trunk，不同VLANPC2PC3失败需要三层路由

表4：三层交换机VLAN间路由测试结果

测试编号源VLAN目标VLAN源IP目标IPTTL结果
12VLAN 10VLAN 10192.168.10.x192.168.10.12127成功
13VLAN 20VLAN 20192.168.20.x192.168.20.12127成功
14VLAN 10VLAN 20192.168.10.x192.168.20.12127成功
15VLAN 20VLAN 10192.168.20.x192.168.10.1254成功

七、问题讨论

1. 为什么同一VLAN内不同交换机上的PC initially 无法通信？

答： 因为两台交换机之间的连接端口默认是Access模式，只允许单个VLAN的数据通过。当跨交换机传输带有VLAN标签的数据帧时，Access端会丢弃这些帧。需要将交换机互连端口配置为Trunk模式，并允许相关VLAN的数据通过，才能实现跨交换机的VLAN内通信。Trunk端口使用IEEE 802.1Q协议在帧中添加VLAN标签，使对端交换机能识别数据所属的VLAN。

2. 不同VLAN之间的PC为什么无法直接通信？

答： VLAN（虚拟局域网）的根本目的就是隔离广播域。不同VLAN之间的数据帧在二层是完全隔离的，交换机不会将一个VLAN的帧转发到另一个VLAN。要实现不同VLAN间的通信，必须通过三层设备（如三层交换机或路由器）进行路由转发。三层交换机通过配置VLANIF虚拟接口，为每个VLAN设置网关IP地址，利用IP路由功能在不同VLAN间转发数据包。

3. Trunk端口与Access端口有什么区别？

答：

特性Access端口Trunk端口
用途连接终端设备（PC等）连接交换机/路由器
允许VLAN仅1个VLAN多个VLAN
帧格式不带VLAN标签（Untagged）带VLAN标签（Tagged，802.1Q）
默认VLAN可配置PVID通常为VLAN 1
典型场景PC接入端口交换机互连链路

4. IEEE 802.1Q协议的工作原理是什么？

答： IEEE 802.1Q是VLAN标签协议，在以太网帧中插入4字节的VLAN标签字段，包含：

  • TPID（Tag Protocol Identifier）： 固定值0x8100，标识802.1Q帧
  • TCI（Tag Control Information）： 包含3位优先级、1位CFI和12位VLAN ID

当帧经过Trunk端口时，交换机在帧中插入VLAN标签；当帧从Access端口发出时，交换机移除VLAN标签。这样交换机就能在同一物理链路上区分不同VLAN的数据。

5. 三层交换机实现VLAN间路由的原理是什么？

答： 三层交换机通过VLANIF虚拟接口实现VLAN间路由：

  1. 为每个VLAN创建一个三层虚拟接口（VLANIF）
  2. 为每个VLANIF接口配置IP地址，作为该VLAN的默认网关
  3. 开启三层交换机的ip routing路由功能
  4. 当不同VLAN的PC需要通信时，数据包先发送到网关（VLANIF接口）
  5. 三层交换机查找路由表，将数据包从源VLAN路由到目标VLAN

相比传统路由器的”单臂路由”方案，三层交换机的VLAN间路由性能更高，因为数据包的路由转发在硬件中完成，实现了”一次路由，多次转发”。

6. 实验中遇到的问题及解决方法

问题原因解决方法
跨交换机VLAN通信失败互连端口为Access模式配置为Trunk模式
不同VLAN间ping不通缺少三层路由配置配置VLANIF接口并开启ip routing
ping出现50%丢包ARP解析首次请求超时正常现象，ARP缓存建立后恢复正常
PC无法获取IP地址网线未插好或端口未激活检查物理连接，确认端口状态为Up

八、实验总结

通过本次实验，我掌握了以下技能：

  1. 交换机基本配置： 学会了通过Console口登录交换机，掌握了系统视图、接口视图等多种配置模式的切换方法，熟悉了display系列查看命令。

  2. VLAN划分与配置： 理解了VLAN的作用——隔离广播域、提高网络安全性和灵活性。掌握了创建VLAN、将端口划分到VLAN、验证VLAN配置的完整流程。

  3. Trunk端口配置： 理解了Access端口和Trunk端口的区别，掌握了配置Trunk端口使跨交换机VLAN通信成为可能。

  4. 三层交换与VLAN间路由： 通过配置VLANIF接口和开启路由功能，实现了不同VLAN之间的通信，理解了三层交换机”一次路由，多次转发”的工作原理。

  5. 网络故障排查： 学会了使用ping命令测试连通性，使用display vlan、display current-configuration等命令诊断配置问题。

本次实验让我对交换机的工作原理和VLAN技术有了更深入的理解，为后续的网络实验打下了良好的基础。
