实验2：分析MAC帧格式#

实验报告信息#

字段	内容
课程	计算机网络
实验地点	计算机大楼606
实验时间	2025年10月29日第9-10节
座位号	第10组5号
实验题目	实验2 分析MAC帧格式

实验目的#

1. 了解MAC帧首部的格式
2. 理解MAC帧固定部分的各字段含义
3. 根据MAC帧的内容确定MAC地址类型
4. 初步掌握利用工具软件进行协议分析和网络运行状态监测的方法

实验环境#

• 联网主机
• Winpcap、Wireshark等工具软件

实验步骤#

打开wireshark，选择以太网2，然后点击左上角的鱼鳍即可进行抓包

实验数据记录#

1、协议分析软件信息#

软件名称：Wireshark 版本号：V 3.6.3 (v 3.6.3-0-g6d)

2、本机MAC地址#

10-E7-C6-4A-82-F4

3、捕获的MAC帧#

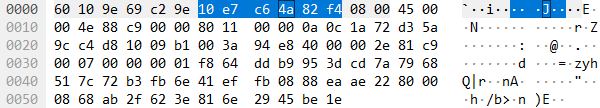

（1）从本机发出的数据帧#

字段	字节数	内容
目的地址	6	60 10 9e 69 c2 9e
源地址	6	10 e7 c6 4a 82 f4
类型	2	08 00
剩下的字节	46-1500	数据，不够就补到46

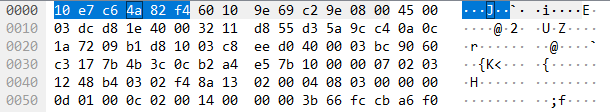

（2）发送给本机的数据帧#

字段	字节数	内容
源地址	6	10 e7 c6 4a 82 f4
目的地址	6	60 10 9e 69 c2 9e
类型	2	08 00
剩下的字节	46-1500	数据，不够就补到46

（3）广播帧#

字段	字节数	内容
目的地址	6	ff ff ff ff ff ff
源地址	6	10 e7 c6 4a 82 f4
类型	2	08 00
剩下的字节	46-1500	数据，不够就补到46

问题讨论#

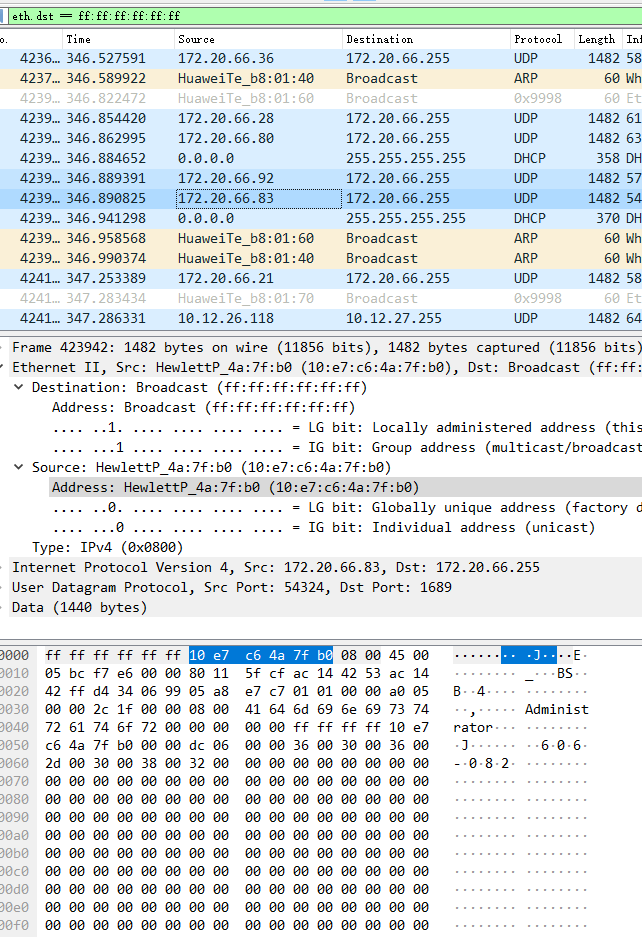

1、Wireshark工具软件使用中，如何捕获广播帧？列出你所知道的所有方法。#

方法一：使用过滤，eth.src或者eth.dst

eth.dst == ff:ff:ff:ff:ff:ff

方法二：使用相关的协议进行过滤，例如ARP，UDP过滤

2、所捕获到的MAC帧有FCS吗？如果有，举例列出所捕获一个帧的FCS是多少。如果没有，试分析原因。#

没有

FCS是MAC帧的最后一个字段（4字节），它由发送方网卡计算并附加到帧的末尾，用于接收方网卡校验数据在传输过程中是否出错。

这个校验过程是在物理硬件层面完成的。当数据帧到达本机的网卡时，网卡硬件会：

1. 读取数据帧，并计算它自己的FCS值
2. 将计算出的FCS与帧末尾附加的FCS进行比较
3. 如果数据无误：网卡会去掉FCS字段，然后将剩余的、干净的数据帧传递给操作系统，Wireshark再从操作系统中获取数据
4. 如果数据损坏：网卡会直接丢弃这个损坏的帧

实验心得#

抓包的过程中，电脑会很卡，如何解决或者缓解？

最近刚好学了操作系统，因为抓包直接抓的好多数据，而且是实时更新的，所以会一直占用资源，而实验室的旧电脑配置不咋行，因此可以降低wireshark的优先级，或者是在捕获到自己想要的数据之后就直接暂停抓包，在左上角有一个鱼鳍的旁边的红色方块暂停按钮。
