实验二#

实验信息#

项目	内容
实验题目	实验二 流水线及其流水线冲突
课程
专业	22级
实验时间	2024年11月1日
实验地点
实验环境	MIPSsim模拟器

实验目的#

1. 加深对计算机流水线基本概念的理解
2. 理解MIPS结构如何用5段流水线来实现，理解各段的功能和基本操作
3. 加深对数据冲突、结构冲突的理解，理解这两类冲突对CPU性能的影响
4. 进一步理解解决数据冲突的方法，掌握如何应用定向技术来减少数据冲突引起的停顿

实验内容#

载入pipeline.s，在模拟器上分析其对应的微指令，统计数据冲突种类并进行详细分析。

实验步骤#

1. 启动MIPSsim模拟器

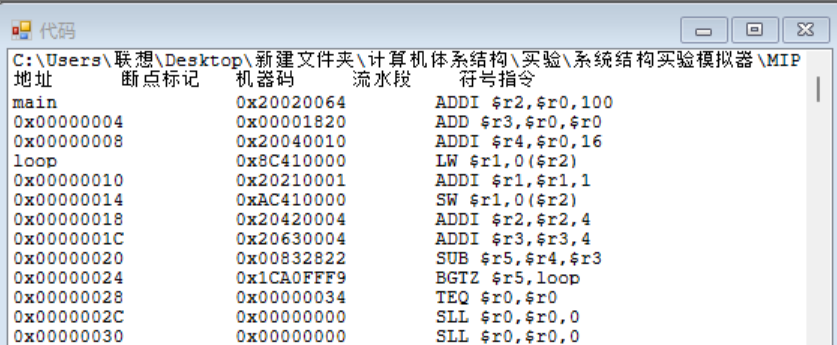

2. 载入pipeline.s程序
3. 单步执行，观察流水线各阶段执行情况

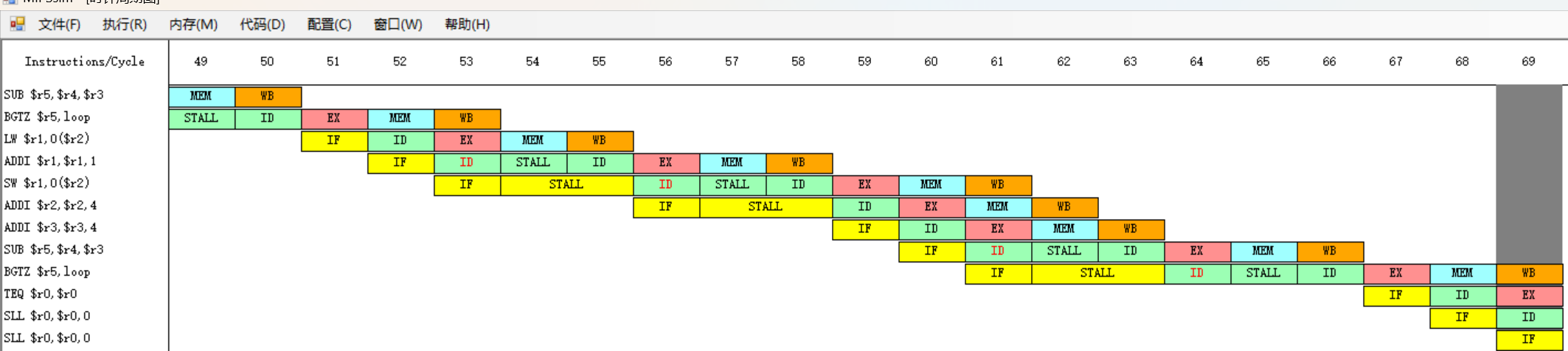

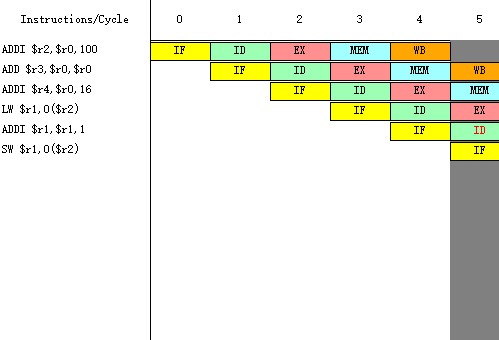

4. 记录时钟周期图和统计数据
5. 分析RAW、WAW、WAR冲突
6. 针对每种冲突举例分析原因和改进方法

指令	功能	IF取指	ID解码/读取寄存器	EX执行	MEM访存	WB写回
ADDI $r2,$r0, 100	立即数 100 加r0 ，结果存入 r2，r2置为100，r0值为0	取指令	解码指令，读取r0，r0值为0	r0 + 100	无操作	结果写入r2，r2置为100
ADD $r3,$r0, $r0	置r3为0，r3每次循环加4	取指令	解码指令，读取r0	r0 + r0	无操作	结果写入r3
ADDI $r4,$r0, 16	立即数 16 加到r0 中，结果存入r4	取指令	解码指令，读取 r0	r0 + 16	无操作	结果写入r4

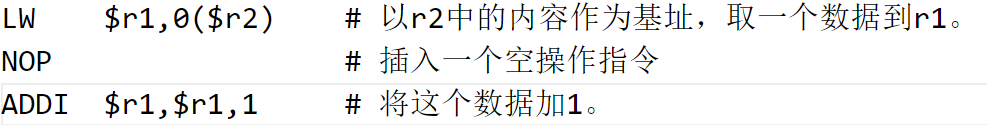

LW $r1, 0($r2)	以r2 内容指向的内存地址取一个数据到r1	取指令	解码指令，读取 r2	r2 + 0	访问内存，将数据加载到 r1	结果写入r1

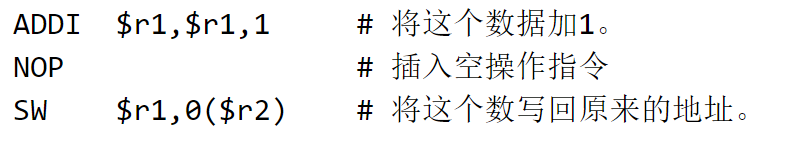

ADDI $r1,$r1, 1	r1 中的数据加1，结果存入r1	取指令	解码指令，读取 r1	r1 + 1	无操作	将结果写入r1
SW $r1, 0($r2)	r1中的数据存回r2 指向的内存地址	取指令	解码指令，读取 r2	r2 + 0	将r1 的值存入内存	无操作
ADDI $r2,$r2, 4	r2加4，指向下一个数据	取指令	解码指令，读取 r2	r2 + 4	无操作	结果写入r2
ADDI $r3,$r3, 4	r3 加 4	取指令	解码指令，读取 r3	r3 + 4	无操作	结果写入r3
SUB $r5,$r4, $r3	判断r4是否大于r3，结果存入r5	取指令	解码指令，读取 r4	r4 - r3	无操作	结果写入r5
BGTZ $r5, loop	若r5 > 0，则跳转到标签 loop	取指令	解码指令，读取 r5	比较 r5和 0	无操作	如果条件成立，更新 PC
TEQ $r0,$r0	自陷指令，停止程序	取指令	解码指令，读取 r0	比较r0和r0	无操作	无操作

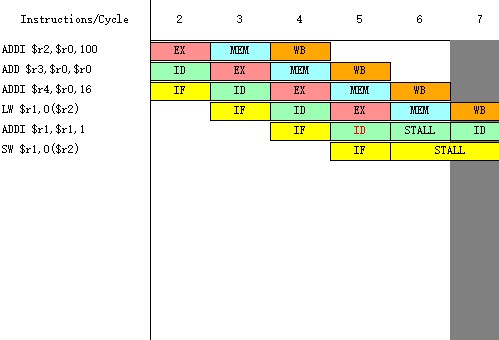

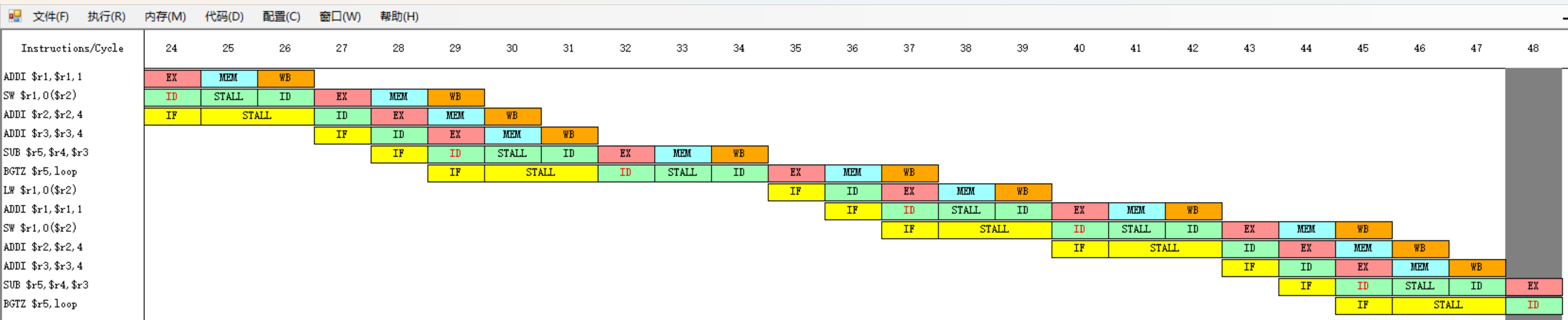

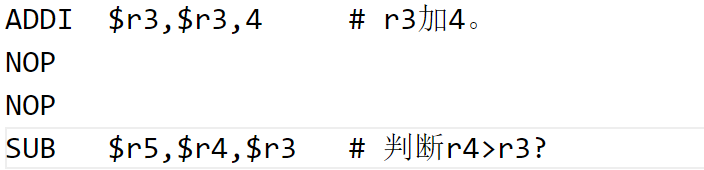

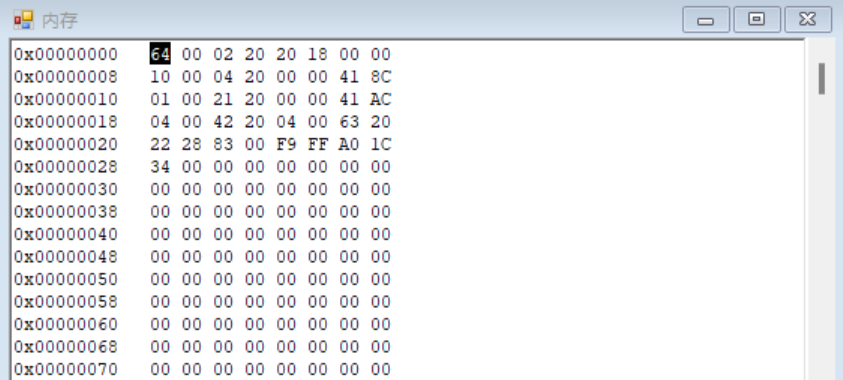

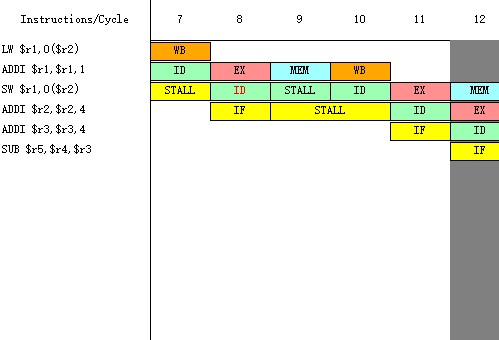

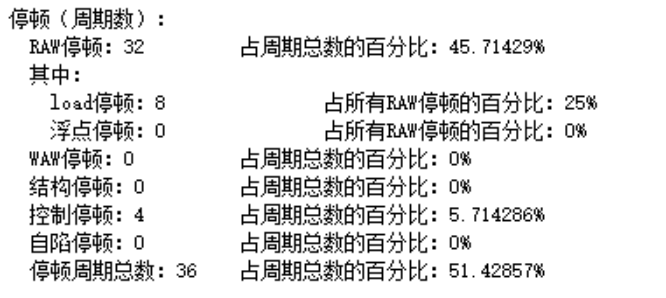

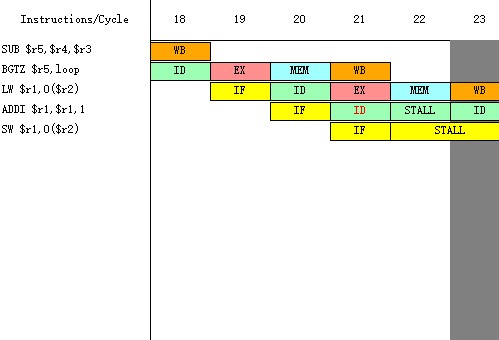

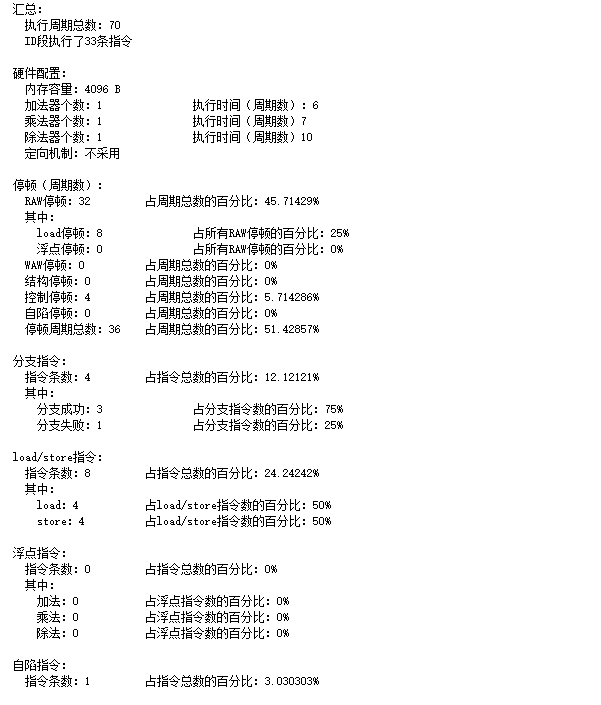

实验截图#
